4-6

3. เมื่อจอดรถตักบรรทุกทุกครั้ง ต้องวางถังตักลงกับพื้นเสมอและล็อกคันนิรภัยด้วย

คันนิรภัยมีไว้สําหรับล็อกคันบังคับถังตักมีตําแหน่งการทํางาน 2 ตําแหน่ง ดังรูป คือ
1. ล็อก (LOCK)

2. ปลดล็อก (FREE)

4.4.5 คันบังคับ ยก - ลด ถังตัก

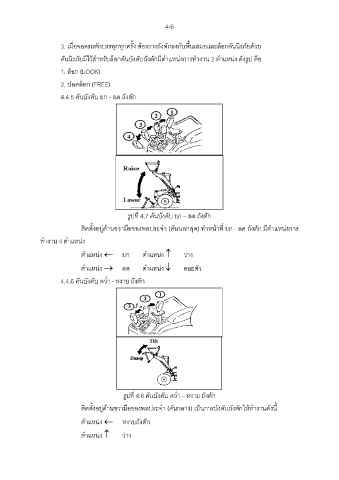

รูปที่ 4.7 คันบังคับ ยก – ลด ถังตัก

ติดตั้งอยู่ด้านขวามือของพลประจํา (คันนอกสุด) ทําหน้าที่ ยก - ลด ถังตัก มีตําแหน่งการ

ทํางาน 4 ตําแหน่ง
ตําแหน่ง ← ยก ตําแหน่ง ↑ ว่าง

ตําแหน่ง → ลด ตําแหน่ง ↓ ลอยตัว
4.4.6 คันบังคับ ควํ่า - หงาย ถังตัก

รูปที่ 4.8 คันบังคับ ควํ่า – หงาย ถังตัก

ติดตั้งอยู่ด้านขวามือของพลประจํา (คันกลาง) เป็นการบังคับถังตักให้ทํางานดังนี้

ตําแหน่ง ← หงายถังตัก

ตําแหน่ง ↑ ว่าง
