8-20
TOTAL RATED LOADS
ON OUTRIGGERS (ลงเท้าช้าง)
Unit : kg
ลงเท้าช้าง ยืดสุดหรือกางออกสุด( 360◌ํ )
A C 7.5 m
8.35 m 14.3 m 20.25 m 26.2 m D 5◌ํ 30◌ํ
B E
2.8 m 25,000 16,000 80◌ํ 3,000 2,000
3.5 m 20,000 16,000 9,000 75◌ํ 3,000 2,000
4.0 m 18,500 15,500 9,000 70◌ํ 3,000 2,000
4.5 m 16,500 14,200 9,000 6,800 65◌ํ 2,500 1,850
5.0 m 15,000 13,200 9,000 6,800 60◌ํ 2,100 1,700
5.5 m 13,700 11,900 9,000 6,800 55◌ํ 1,600 1,450
6.0 m 11,900 10,500 9,000 6,800 50◌ํ 1,250 1,200
6.5 m 10,300 9,400 8,500 6,800 45◌ํ 1,000 950
7.0 m 8,700 8,100 6,800◌ํ 40◌ํ 750 700
8.0 m 7,400 7,300 6,100 35◌ํ 550 500
9.0 m 6,200 6,200 5,500 30◌ํ 400 400
10.0 m 5,100 5,400 4,800
11.0 m 4,200 4,600 4,400
12.0 m 3,550 4,000 4,000 A : Boom length (ความยาวคันยก)
13.0 m 3,400 3,600 B : Working radius (รัศมีการทํางาน)
14.0 m 2,950 3,150 C : Jip length (ความยาวส่วนต่อ)
15.0 m 2,550 2,750 D : Jip offset (มุมของส่วนต่อ)
16.0 m 2,200 2,450 E : Boom angle (มุมคันยก)
17.0 m 1,950 2,150
18.0 m 1,750 1,900
19.0 m 1,650
20.0 m 1,450
22.0 m 1,150
24.0 m 950

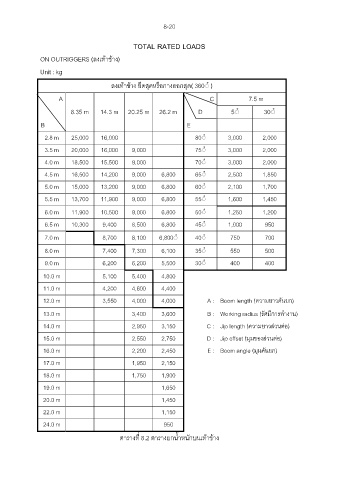

ตารางที่ 8.2 ตารางยกนํ้าหนักบนเท้าช้าง
