8-15

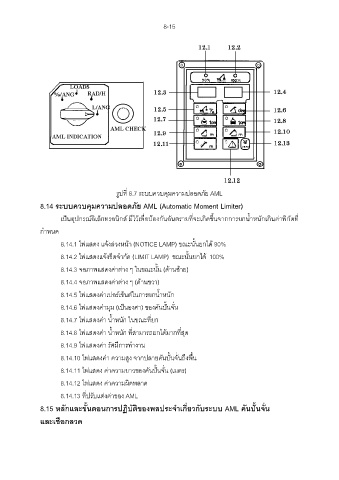

รูปที่ 8.7 ระบบควบคุมความปลอดภัย AML

8.14 ระบบควบคุมความปลอดภัย AML (Automatic Moment Limiter)

เป็นอุปกรณ์อิเล็กทรอนิกส์ มีไว้เพื่อป้องกันอันตรายที่จะเกิดขึ้นจากการยกนํ้าหนักเกินค่าพิกัดที่
กําหนด

8.14.1 ไฟแสดง แจ้งล่วงหน้า (NOTICE LAMP) ขณะนั้นยกได้ 90%

8.14.2 ไฟแสดงแจ้งขีดจํากัด (LIMIT LAMP) ขณะนั้นยกได้ 100%

8.14.3 จอภาพแสดงค่าต่าง ๆ ในขณะนั้น (ด้านซ้าย)
8.14.4 จอภาพแสดงค่าต่าง ๆ (ด้านขวา)

8.14.5 ไฟแสดงค่าเปอร์เซ็นต์ในการยกนํ้าหนัก

8.14.6 ไฟแสดงค่ามุม (เป็นองศา) ของคันปั้นจั่น

8.14.7 ไฟแสดงค่า นํ้าหนัก ในขณะที่ยก

8.14.8 ไฟแสดงค่า นํ้าหนัก ที่สามารถยกได้มากที่สุด
8.14.9 ไฟแสดงค่า รัศมีการทํางาน

8.14.10 ไฟแสดงค่า ความสูง จากปลายคันปั้นจั่นถึงพื้น

8.14.11 ไฟแสดง ค่าความยาวของคันปั้นจั่น (เมตร)

8.14.12 ไฟแสดง ค่าความผิดพลาด

8.14.13 ที่ปรับแต่งค่าของ AML
8.15 หลักและขั้นตอนการปฏิบัติของพลประจําเกี่ยวกับระบบ AML คันปั้นจั่น

และเชือกลวด
