Page 170 - เครื่องมือช่างชั้นต้น
P. 170
8-14

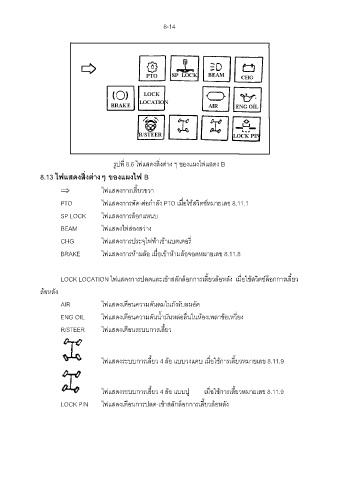

รูปที่ 8.6 ไฟแสดงสิ่งต่าง ๆ ของแผงไฟแสดง B
8.13 ไฟแสดงสิ่งต่างๆ ของแผงไฟ B
⇒ ไฟแสดงการเลี้ยวขวา
PTO ไฟแสดงการตัด-ต่อกําลัง PTO เมื่อใช้สวิตช์หมายเลข 8.11.1
SP LOCK ไฟแสดงการล็อกแหนบ
BEAM ไฟแสดงไฟส่องสว่าง
CHG ไฟแสดงการประจุไฟฟ้าเข้าแบตเตอรี่
BRAKE ไฟแสดงการห้ามล้อ เมื่อเข้าห้ามล้อจอดหมายเลข 8.11.8
LOCK LOCATION ไฟแสดงการปลดและเข้าสลักล็อกการเลี้ยวล้อหลัง เมื่อใช้สวิตช์ล็อกการเลี้ยว
ล้อหลัง
AIR ไฟแสดงเตือนความดันลมในถังรับลมอัด
ENG OIL ไฟแสดงเตือนความดันนํ้ามันหล่อลื่นในห้องเพลาข้อเหวี่ยง
R/STEER ไฟแสดงเตือนระบบการเลี้ยว
ไฟแสดงระบบการเลี้ยว 4 ล้อ แบบวงแคบ เมื่อใช้การเลี้ยวหมายเลข 8.11.9
ไฟแสดงระบบการเลี้ยว 4 ล้อ แบบปู เมื่อใช้การเลี้ยวหมายเลข 8.11.9
LOCK PIN ไฟแสดงเตือนการปลด-เข้าสลักล็อกการเลี้ยวล้อหลัง
