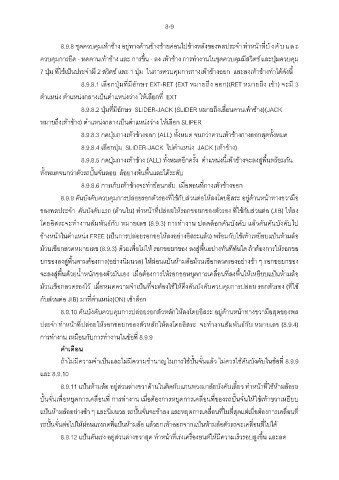

8-9

8.9.8 ชุดควบคุมเท้าช้าง อยู่ทางด้านข้างซ้ายค่อนไปข้างหลังของพลประจํา ทําหน้าที่ บังคับ และ

ควบคุมการยืด - หดคานเท้าช้าง และ การขึ้น - ลง เท้าช้าง การทํางานในชุดควบคุมมีสวิตช์ และปุ่มควบคุม
7 ปุ่ม ที่ใช้เป็นประจํามี 2 สวิตช์ และ 1 ปุ่ม ในการควบคุมการกางเท้าช้างออก และลงเท้าช้างทําได้ดังนี้

8.9.8.1 เลือกปุ่มที่มีอักษร EXT-RET (EXT หมายถึง ออก)(RET หมายถึง เข้า) จะมี 3

ตําแหน่ง ตําแหน่งกลางเป็นตําแหน่งว่าง ให้เลือกที่ EXT

8.9.8.2 ปุ่มที่มีอักษร SLIDER-JACK (SLIDER หมายถึงเลื่อนคานเท้าช้าง)(JACK

หมายถึงเท้าช้าง) ตําแหน่งกลางเป็นตําแหน่งว่าง ให้เลือก SLIPER
8.9.8.3 กดปุ่มกางเท้าช้างออก (ALL) ทั้งหมด จนกว่าคานเท้าช้างกางออกสุดทั้งหมด

8.9.8.4 เลือกปุ่ม SLIDER-JACK ไปตําแหน่ง JACK (เท้าช้าง)

8.9.8.5 กดปุ่มกางเท้าช้าง (ALL) ทั้งหมดอีกครั้ง ตําแหน่งนี้เท้าช้างจะลงสู่พื้นพร้อมกัน

ทั้งหมดจนกว่าตัวรถปั้นจั่นลอย ล้อยางพ้นพื้นและได้ระดับ
8.9.8.6 การเก็บเท้าช้างจะทําย้อนกลับ เมื่อตอนที่กางเท้าช้างออก

8.9.9 คันบังคับควบคุมการปล่อยรอกตัวรองที่ใช้กับส่วนต่อให้ลงโดยอิสระ อยู่ด้านหน้าทางขวามือ

ของพลประจํา คันบังคับแรก (ด้านใน) ทําหน้าที่ปล่อยให้รอกขอยกของตัวรอง ที่ใช้กับส่วนต่อ (JIB) ให้ลง

โดยอิสระจะทํางานสัมพันธ์กับ หมายเลข (8.9.3) การทํางาน ปลดล็อกคันบังคับ แล้วดันคันบังคับไป
ข้างหน้าในตําแหน่ง FREE (เป็นการปล่อยรอกขอให้ลงอย่างอิสระแล้ว) พร้อมกับใช้เท้าเหยียบแป้นห้ามล้อ

ม้วนเชือกลวดหมายเลข (8.9.3) ด้วยเพื่อไม่ให้ รอกขอยกของ ลงสู่พื้นอย่างทันทีทันใด ถ้าต้องการให้รอกขอ

ยกของลงสู่พื้นตามต้องการ(อย่างนิ่มนวล) ให้ผ่อนแป้นห้ามล้อม้วนเชือกลวดรองอย่างช้า ๆ รอกขอยกของ

จะลงสู่พื้นด้วยนํ้าหนักของตัวมันเอง เมื่อต้องการให้รอกขอหยุดการเคลื่อนที่ลงพื้นให้เหยียบแป้นห้ามล้อ

ม้วนเชือกลวดรองไว้ เมื่อหมดความจําเป็นที่จะต้องใช้ให้ดึงคันบังคับควบคุมการปล่อย รอกตัวรอง (ที่ใช้
กับส่วนต่อ JIB) มาที่ตําแหน่ง(ON) เข้าล็อก

8.9.10 คันบังคับควบคุมการปล่อยรอกตัวหลักให้ลงโดยอิสระ อยู่ด้านหน้าทางขวามือสุดของพล

ประจํา ทําหน้าที่ ปล่อยให้รอกขอยกของตัวหลักให้ลงโดยอิสระ จะทํางานสัมพันธ์กับ หมายเลข (8.9.4)

การทํางาน เหมือนกับการทํางานในข้อที่ 8.9.9
คําเตือน

ถ้าไม่มีความจําเป็นและไม่มีความชํานาญในการใช้ปั้นจั่นแล้ว ไม่ควรใช้คันบังคับในข้อที่ 8.9.9

และ 8.9.10

8.9.11 แป้นห้ามล้อ อยู่ส่วนล่างขวาด้านในติดกับแกนพวงมาลัยบังคับเลี้ยว ทําหน้าที่ใช้ห้ามล้อรถ
ปั้นจั่นเพื่อหยุดการเคลื่อนที่ การทํางาน เมื่อต้องการหยุดการเคลื่อนที่ของรถปั้นจั่นให้ใช้เท้าขวาเหยียบ

แป้นห้ามล้ออย่างช้า ๆ และนิ่มนวล รถปั้นจั่นจะช้าลง และหยุดการเคลื่อนที่ในที่สุดแต่เมื่อต้องการเคลื่อนที่

รถปั้นจั่นต่อไปให้ผ่อนแรงกดที่แป้นห้ามล้อ แล้วยกเท้าออกจากแป้นห้ามล้อตัวรถจะเคลื่อนที่ไปได้
8.9.12 แป้นคันเร่ง อยู่ส่วนล่างขวาสุด ทําหน้าที่เร่งเครื่องยนต์ให้มีความเร็วรอบสูงขึ้น และลด
