7-15

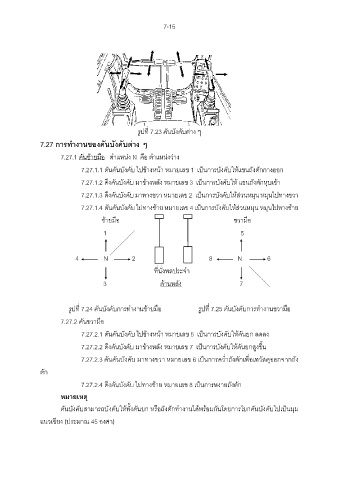

รูปที่ 7.23 คันบังคับต่าง ๆ
7.27 การทํางานของคันบังคับต่าง ๆ

7.27.1 คันซ้ายมือ ตําแหน่ง N คือ ตําแหน่งว่าง

7.27.1.1 ดันคันบังคับ ไปข้างหน้า หมายเลข 1 เป็นการบังคับให้แขนถังตักกางออก

7.27.1.2 ดึงคันบังคับ มาข้างหลัง หมายเลข 3 เป็นการบังคับให้ แขนถังตักหุบเข้า

7.27.1.3 ดึงคันบังคับ มาทางขวา หมายเลข 2 เป็นการบังคับให้ส่วนหมุน หมุนไปทางขวา
7.27.1.4 ดันคันบังคับ ไปทางซ้าย หมายเลข 4 เป็นการบังคับให้ส่วนหมุน หมุนไปทางซ้าย

ซ้ายมือ ขวามือ

1 5

4 N 2 8 N 6

ที่นั่งพลประจํา

3 ด้านหลัง 7

รูปที่ 7.24 คันบังคับการทํางานซ้ายมือ รูปที่ 7.25 คันบังคับการทํางานขวามือ

7.27.2 คันขวามือ

7.27.2.1 ดันคันบังคับ ไปข้างหน้า หมายเลข 5 เป็นการบังคับให้คันยก ลดลง

7.27.2.2 ดึงคันบังคับ มาข้างหลัง หมายเลข 7 เป็นการบังคับให้คันยกสูงขึ้น

7.27.2.3 ดันคันบังคับ มาทางขวา หมายเลข 6 เป็นการควํ่าถังตักเพื่อเทวัสดุออกจากถัง
ตัก

7.27.2.4 ดึงคันบังคับ ไปทางซ้าย หมายเลข 8 เป็นการหงายถังตัก

หมายเหตุ

คันบังคับสามารถบังคับให้ทั้งคันยก หรือถังตักทํางานได้พร้อมกันโดยการโยกคันบังคับไปเป็นมุม
แนวเฉียง (ประมาณ 45 องศา)
