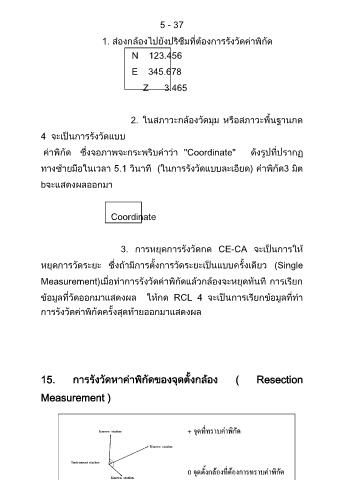

5 - 37
1. ส่องกล้องไปยังปริซึมที่ต้องการรังวัดค่าพิกัด
N 123.456
E 345.678
Z 3.465
2. ในสภาวะกล้องวัดมุม หรือสภาวะพื้นฐานกด
4 จะเป็นการรังวัดแบบ
ค่าพิกัด ซึ่งจอภาพจะกระพริบค าว่า "Coordinate" ดังรูปที่ปรากฏ
ทางซ้ายมือในเวลา 5.1 วินาที (ในการรังวัดแบบละเอียด) ค่าพิกัด3 มิต
bจะแสดงผลออกมา
Coordinate
3. การหยุดการรังวัดกด CE-CA จะเป็นการให ้
หยุดการวัดระยะ ซึ่งถ้ามีการตั้งการวัดระยะเป็นแบบครั้งเดียว (Single
Measurement)เมื่อท าการรังวัดค่าพิกัดแล้วกล้องจะหยุดทันที การเรียก
ข้อมูลที่วัดออกมาแสดงผล ให้กด RCL 4 จะเป็นการเรียกข้อมูลที่ท า
การรังวัดค่าพิกัดครั้งสุดท้ายออกมาแสดงผล
15. การรังวัดหาค่าพิกัดของจุดตั้งกล้อง ( Resection
Measurement )
