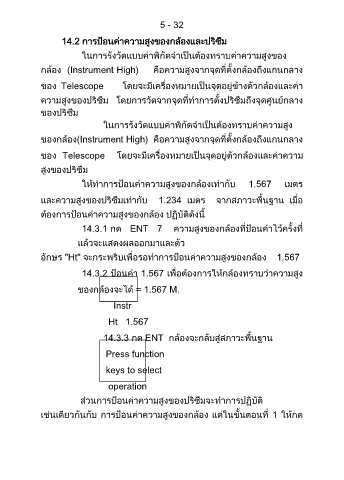

Page 155 - วิชาการสำรวจ

5 - 32

14.2 การป้อนค่าความสูงของกล้องและปริซึม

ในการรังวัดแบบค่าพิกัดจ าเป็นต้องทราบค่าความสูงของ

กล้อง (Instrument High) คือความสูงจากจุดที่ตั้งกล้องถึงแกนกลาง

ของ Telescope โดยจะมีเครื่องหมายเป็นจุดอยู่ข้างตัวกล้องและค่า

ความสูงของปริซึม โดยการวัดจากจุดที่ท าการตั้งปริซึมถึงจุดศูนย์กลาง

ของปริซึม

ในการรังวัดแบบค่าพิกัดจ าเป็นต้องทราบค่าความสูง

ของกล้อง(Instrument High) คือความสูงจากจุดที่ตั้งกล้องถึงแกนกลาง

ของ Telescope โดยจะมีเครื่องหมายเป็นจุดอยู่ตัวกล้องและค่าความ

สูงของปริซึม

ให้ท าการป้อนค่าความสูงของกล้องเท่ากับ 1.567 เมตร

และความสูงของปริซึมเท่ากับ 1.234 เมตร จากสภาวะพื้นฐาน เมื่อ

ต้องการป้อนค่าความสูงของกล้อง ปฏิบัติดังนี้

14.3.1 กด ENT 7 ความสูงของกล้องที่ป้อนค่าไว้ครั้งที่

แล้วจะแสดงผลออกมาและตัว

อักษร "Ht" จะกระพริบเพื่อรอท าการป้อนค่าความสูงของกล้อง 1.567

14.3.2 ป้อนค่า 1.567 เพื่อต้องการให้กล้องทราบว่าความสูง

ของกล้องจะได้ = 1.567 M.

Instr

Ht 1.567

14.3.3 กด ENT กล้องจะกลับสู่สภาวะพื้นฐาน

Press function

keys to select

operation

ส่วนการป้อนค่าความสูงของปริซึมจะท าการปฏิบัต ิ

เช่นเดียวกันกับ การป้อนค่าความสูงของกล้อง แต่ในขั้นตอนที่ 1 ให้กด
