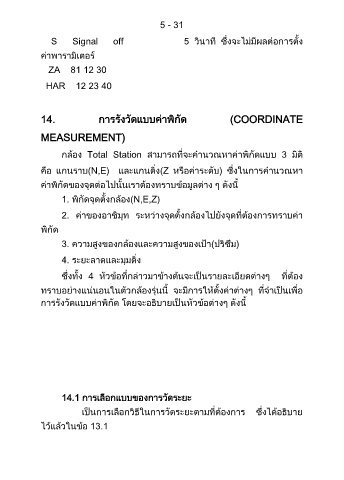

5 - 31
่
่
S Signal off 5 วินาที ซึ่งจะไมมีผลตอการตั้ง
ค่าพารามิเตอร์
ZA 81 12 30
HAR 12 23 40
14. การรังวัดแบบค่าพิกัด (COORDINATE
MEASUREMENT)
ิ
กล้อง Total Station สามารถที่จะค านวณหาค่าพิกัดแบบ 3 มิต
คือ แกนราบ(N,E) และแกนดิ่ง(Z หรือค่าระดับ) ซึ่งในการค านวณหา
ค่าพิกัดของจุดต่อไปนั้นเราต้องทราบข้อมูลต่าง ๆ ดังนี้
1. พิกัดจุดตั้งกล้อง(N,E,Z)
2. ค่าของอาซิมุท ระหว่างจุดตั้งกล้องไปยังจุดที่ต้องการทราบค่า
พิกัด
3. ความสูงของกล้องและความสูงของเป้า(ปริซึม)
4. ระยะลาดและมุมดิ่ง
้
ซึ่งทั้ง 4 หัวข้อที่กล่าวมาข้างตนจะเป็นรายละเอียดต่างๆ ที่ตอง
้
ทราบอย่างแน่นอนในตัวกล้องรุ่นนี้ จะมีการใหตั้งค่าต่างๆ ที่จ าเป็นเพื่อ
้
การรังวัดแบบค่าพิกัด โดยจะอธิบายเป็นหัวข้อต่างๆ ดังนี้
14.1 การเลือกแบบของการวัดระยะ
เป็นการเลือกวิธีในการวัดระยะตามที่ต้องการ ซึ่งได้อธิบาย
ไว้แล้วในข้อ 13.1
