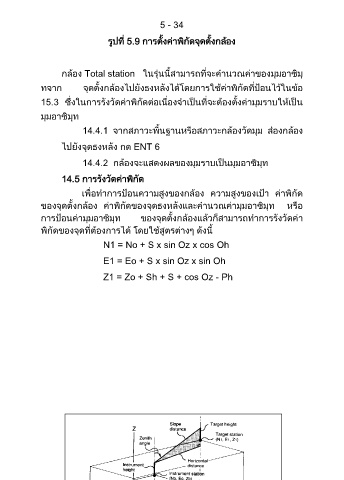

5 - 34

รูปที่ 5.9 การตั้งค่าพิกัดจุดตั้งกล้อง

กล้อง Total station ในรุ่นนี้สามารถที่จะค านวณค่าของมุมอาซิม ุ

ทจาก จุดตั้งกล้องไปยังธงหลังได้โดยการใช้ค่าพิกัดที่ป้อนไว้ในข้อ

15.3 ซึ่งในการรังวัดค่าพิกัดต่อเนื่องจ าเป็นที่จะตองตั้งค่ามุมราบให้เป็น
้
มุมอาซมุท
ิ
14.4.1 จากสภาวะพื้นฐานหรือสภาวะกล้องวัดมุม ส่องกล้อง

ไปยังจุดธงหลัง กด ENT 6

ิ
14.4.2 กล้องจะแสดงผลของมุมราบเป็นมุมอาซมุท
14.5 การรังวัดค่าพิกัด

เพื่อท าการป้อนความสูงของกล้อง ความสูงของเป้า ค่าพิกัด

ของจุดตั้งกล้อง ค่าพิกัดของจุดธงหลังและค านวณค่ามุมอาซิมุท หรือ

การป้อนค่ามุมอาซิมุท ของจุดตั้งกล้องแล้วก็สามารถท าการรังวัดค่า
พิกัดของจุดที่ต้องการได้ โดยใช้สูตรต่างๆ ดังนี้

N1 = No + S x sin Oz x cos Oh

E1 = Eo + S x sin Oz x sin Oh

Z1 = Zo + Sh + S + cos Oz - Ph
