5 - 40

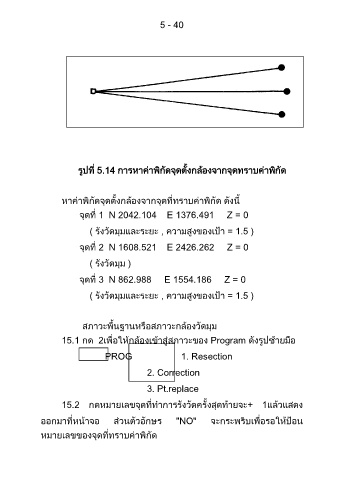

รูปที่ 5.14 การหาค่าพิกัดจุดตั้งกล้องจากจุดทราบค่าพิกัด
หาค่าพิกัดจุดตั้งกล้องจากจุดที่ทราบค่าพิกัด ดังนี้
จุดที่ 1 N 2042.104 E 1376.491 Z = 0
( รังวัดมุมและระยะ , ความสูงของเป้า = 1.5 )
จุดที่ 2 N 1608.521 E 2426.262 Z = 0
( รังวัดมุม )
จุดที่ 3 N 862.988 E 1554.186 Z = 0
( รังวัดมุมและระยะ , ความสูงของเป้า = 1.5 )
สภาวะพื้นฐานหรือสภาวะกล้องวัดมุม
15.1 กด 2เพื่อให้กล้องเข้าสู่สภาวะของ Program ดังรูปซ้ายมือ
PROG 1. Resection
2. Correction
3. Pt.replace
15.2 กดหมายเลขจุดที่ท าการรังวัดครั้งสุดท้ายจะ+ 1แล้วแสดง
ออกมาที่หน้าจอ ส่วนตัวอักษร "NO" จะกระพริบเพื่อรอให้ป้อน
หมายเลขของจุดที่ทราบค่าพิกัด
