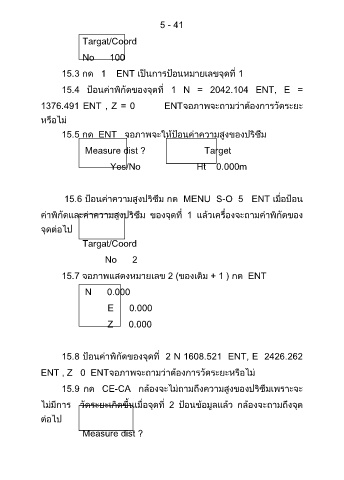

Page 164 - วิชาการสำรวจ
P. 164
5 - 41
Targat/Coord
No 100
15.3 กด 1 ENT เป็นการป้อนหมายเลขจุดที่ 1
15.4 ป้อนค่าพิกัดของจุดที่ 1 N = 2042.104 ENT, E =
1376.491 ENT , Z = 0 ENTจอภาพจะถามว่าต้องการวัดระยะ
หรือไม ่
15.5 กด ENT จอภาพจะให้ป้อนค่าความสูงของปริซึม
Measure dist ? Target
Yes/No Ht 0.000m
15.6 ป้อนค่าความสูงปริซึม กด MENU S-O 5 ENT เมื่อป้อน
ค่าพิกัดและค่าความสูงปริซึม ของจุดที่ 1 แล้วเครื่องจะถามค่าพิกัดของ
จุดต่อไป
Targat/Coord
No 2
15.7 จอภาพแสดงหมายเลข 2 (ของเดิม + 1 ) กด ENT
N 0.000
E 0.000
Z 0.000
15.8 ป้อนค่าพิกัดของจุดที่ 2 N 1608.521 ENT, E 2426.262
ENT , Z 0 ENTจอภาพจะถามว่าต้องการวัดระยะหรือไม ่
15.9 กด CE-CA กล้องจะไม่ถามถึงความสูงของปริซึมเพราะจะ
ไม่มีการ วัดระยะเกิดขึ้นเมื่อจุดที่ 2 ป้อนข้อมูลแล้ว กล้องจะถามถึงจุด
ต่อไป
Measure dist ?
