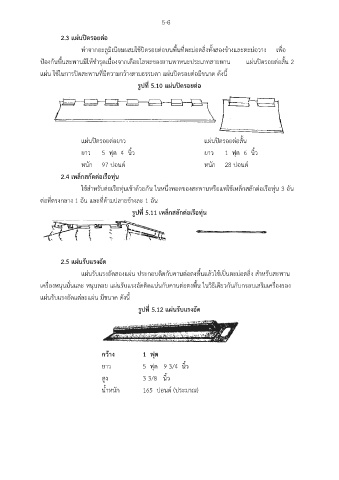

5-6
2.3 แผ่นปิดรอยต่อ
ทำจากอะลูมิเนียมผสมใช้ปิดรอยต่อบนพื้นที่ตะม่อตลิ่งทั้งสองข้างและตะม่อวาง เพื่อ
ป้องกันพื้นสะพานมิให้ชำรุดเนื่องจากเดือยโลหะของยานพาหนะประเภทสายพาน แผ่นปิดรอยต่อสั้น 2
แผ่น ใช้ในการปิดสะพานที่มีความกว้างตามธรรมดา แผ่นปิดรอยต่อมีขนาด ดังนี้
รูปที่ 5.10 แผ่นปิดรอยต่อ
แผ่นปิดรอยต่อยาว แผ่นปิดรอยต่อสั้น
ยาว 5 ฟุต 4 นิ้ว ยาว 1 ฟุต 6 นิ้ว
หนัก 97 ปอนด์ หนัก 28 ปอนด์
2.4 เหล็กสกัดต่อเรือทุ่น
ใช้สำหรับต่อเรือทุ่นเข้าด้วยกัน ในหนึ่งทอดของสะพานหรือแพใช้เหล็กสลักต่อเรือทุ่น 3 อัน
ต่อที่ตรงกลาง 1 อัน และที่ด้ามปลายข้างละ 1 อัน
รูปที่ 5.11 เหล็กสลักต่อเรือทุ่น
2.5 แผ่นรับแรงอัด
แผ่นรับแรงอัดสองแผ่น ประกอบติดกับคานต่อตงพื้นแล้วใช้เป็นตะม่อตลิ่ง สำหรับสะพาน
เครื่องหนุนมั่นและ หนุนลอย แผ่นรับแรงอัดติดแน่นกับคานต่อตงพื้น ในวิธีเดียวกันกับกรอบเสริมเครื่องรอง
แผ่นรับแรงอัดแต่ละแผ่น มีขนาด ดังนี้
รูปที่ 5.12 แผ่นรับแรงอัด
กว้าง 1 ฟุต
ยาว 5 ฟุต 9 3/4 นิ้ว
สูง 3 3/8 นิ้ว
น้ำหนัก 165 ปอนด์ (ประมาณ)
