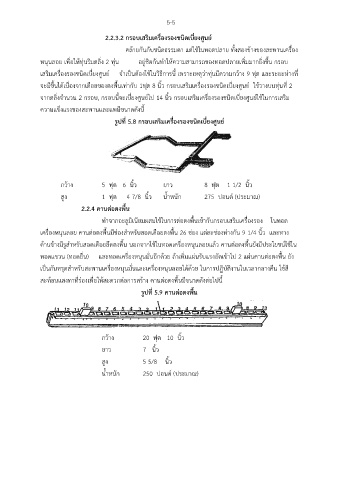

5-5

2.2.3.2 กรอบเสริมเครื่องรองชนิดเบี่ยงศูนย์

คล้ายกันกับชนิดธรรมดา แต่ใช้ในทอดปลาย ทั้งสองข้างของสะพานเครื่อง
ิ่
หนุนลอย เพื่อให้ทุ่นริมตลิ่ง 2 ทุ่น อยู่ชิดกันทำให้ความสามารถของทอดปลายเพมมากยิ่งขึ้น กรอบ
เสริมเครื่องรองชนิดเบี่ยงศูนย์ จำเป็นต้องใช้ในวิธีการนี้ เพราะเหตุว่าทุ่นมีความกว้าง 9 ฟุต และระยะห่างที่

จะมีขึ้นได้เนื่องจากเดือยของตงพื้นเท่ากับ 1ฟุต 8 นิ้ว กรอบเสริมเครื่องรองชนิดเบี่ยงศูนย์ ใช้วางบนทุ่นที่ 2
จากตลิ่งจำนวน 2 กรอบ, กรอบนี้จะเบี่ยงศูนย์ไป 14 นิ้ว กรอบเสริมเครื่องรองชนิดเบี่ยงศูนย์ใช้ในการเสริม

ความแข็งแรงของสะพานและแพมีขนาดดังนี้

รูปที่ 5.8 กรอบเสริมเครื่องรองชนิดเบี่ยงศูนย์

กว้าง 5 ฟุต 6 นิ้ว ยาว 8 ฟุต 1 1/2 นิ้ว

สูง 1 ฟุต 4 7/8 นิ้ว น้ำหนัก 275 ปอนด์ (ประมาณ)
2.2.4 คานต่อตงพื้น

ทำจากอะลูมิเนียมผสมใช้ในการต่อตงพื้นเข้ากับกรอบเสริมเครื่องรอง ในทอด

ื้
เครื่องหนุนลอย คานต่อตงพนมีช่องสำหรับสอดเดือยตงพน 26 ช่อง แต่ละช่องห่างกัน 9 1/4 นิ้ว และทาง
ื้
ด้านข้างมีรูสำหรับสอดเดือยยึดตงพื้น นอกจากใช้ในทอดเครื่องหนุนลอยแล้ว คานต่อตงพื้นยังมีประโยชน์ใช้ใน
ทอดแขวน (ทอดยื่น) และทอดเครื่องหนุนมั่นอกด้วย ถ้าเพิ่มแผ่นรับแรงอัดเข้าไป 2 แผ่นคานต่อตงพน ยัง
ี
ื้
เป็นกันทรุดสำหรับสะพานเครื่องหนุนมั่นและเครื่องหนุนลอยได้ด้วย ในการปฏิบัติงานในเวลากลางคืน ใช้สี
สะท้อนแสงทาที่ร่องเพื่อให้สะดวกต่อการสร้าง คานต่อตงพนมีขนาดดังต่อไปนี้
ื้
รูปที่ 5.9 คานต่อตงพื้น

กว้าง 20 ฟุต 10 นิ้ว

ยาว 7 นิ้ว
สูง 5 5/8 นิ้ว

น้ำหนัก 250 ปอนด์ (ประมาณ)
