5-2

2. รูปร่างลักษณะรายละเอียดชิ้นส่วนของสะพาน, เครื่องประกอบชุด และเครื่องช่วยฝึก

ในการประกอบสร้าง

2.1 เครื่องบน

2.1.1 ตงพื้นยาว

ทำด้วยอะลูมิเนียมผสมใช้ทำพื้นต่อเนื่องระหว่างทอดเครื่องหนุนมั่น และสะพาน
เครื่องหนุนลอย ตงพื้นยาวตงหนึ่งมี 4 เดือย (ตอนใน 2 ตอนปลาย 2) เพื่อสอดเดือยเข้ากับคานต่อตงพื้น ที่

หัวตงทั้งสองข้างจะมีเหล็กสำหรับหิ้วตงเป็นพื้นที่ว่างสำหรับใช้มือสอดหิ้วได้ ตงพื้นยาวข้างในกลวงน้ำเข้าไม่ได้

แต่ลอยน้ำได้ สำหรับมิติขนาด,น้ำหนัก และระวางขับน้ำมากที่สุด มีดังนี้

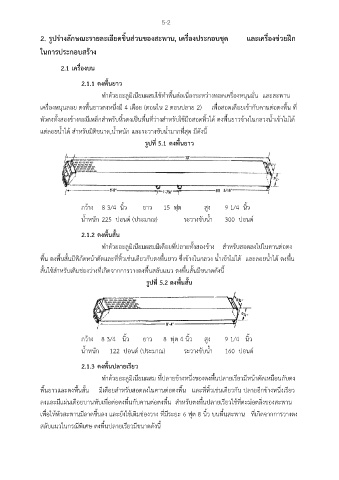

รูปที่ 5.1 ตงพื้นยาว

กว้าง 8 3/4 นิ้ว ยาว 15 ฟุต สูง 9 1/4 นิ้ว

น้ำหนัก 225 ปอนด์ (ประมาณ) ระวางขับน้ำ 300 ปอนด์

2.1.2 ตงพื้นสั้น

ทำด้วยอะลูมิเนียมผสมมีเดือยที่ปลายทั้งสองข้าง สำหรับสอดลงไปในคานต่อตง

ิ
พื้น ตงพื้นสั้นมีพกัดหน้าตัดและที่หิ้วเช่นเดียวกับตงพื้นยาว ซึ่งข้างในกลวง น้ำเข้าไม่ได้ และลอยน้ำได้ ตงพื้น
สั้นใช้สำหรับเติมช่องว่างที่เกิดจากการวางตงพื้นสลับแนว ตงพื้นสั้นมีขนาดดังนี้

รูปที่ 5.2 ตงพื้นสั้น

กว้าง 8 3/4 นิ้ว ยาว 8 ฟุต 4 นิ้ว สูง 9 1/4 นิ้ว

น้ำหนัก 122 ปอนด์ (ประมาณ) ระวางขับน้ำ 160 ปอนด์

2.1.3 ตงพื้นปลายเรียว

ทำด้วยอะลูมิเนียมผสม ที่ปลายข้างหนึ่งของตงพื้นปลายเรียวมีหน้าตัดเหมือนกับตง
พื้นยาวและตงพื้นสั้น มีเดือยสำหรับสอดลงในคานต่อตงพื้น และที่หิ้วเช่นเดียวกัน ปลายอีกข้างหนึ่งเรียว

ลงและมีแผ่นเดือยบานพับเพื่อต่อตงพื้นกับคานต่อตงพื้น สำหรับตงพื้นปลายเรียวใช้ที่ตะม่อตลิ่งของสะพาน

เพื่อให้หัวสะพานมีลาดขึ้นลง และยังใช้เติมช่องวาง ที่มีระยะ 6 ฟุต 8 นิ้ว บนพื้นสะพาน ที่เกิดจากการวางตง
สลับแนวในกรณีพิเศษ ตงพื้นปลายเรียวมีขนาดดังนี้
