5-4

มีขนาดกว้าง 9 ฟุต ยาว 22 ฟุต สูง 3 ฟุต หนัก 750 ปอนด์ รับน้ำหนักได้ 12 ตัน มี 3 ท่อ แต่ละท่อ

โต 3 ฟุต และแต่ละท่อมี 4 ห้อง เติมลม ห้องละ 2 ปอนด์ต่อตารางนิ้ว เมื่อปล่อยลมสามารถพับเก็บ และ
นำไปมาได้

2.2.2 เครื่องรอง

2.2.2.1 แผงรองตอนใน จำนวน 8 แผง
2.2.2.2 แผงรองตอนปลาย จำนวน 2 แผง

2.2.2.3 คานรอง ตอนกลาง จำนวน 2 คาน

2.2.2.4 คานรอง ตอนปลาย จำนวน 4 คาน
2.2.2.5 คานรอง ตอนยื่น จำนวน 4 คาน

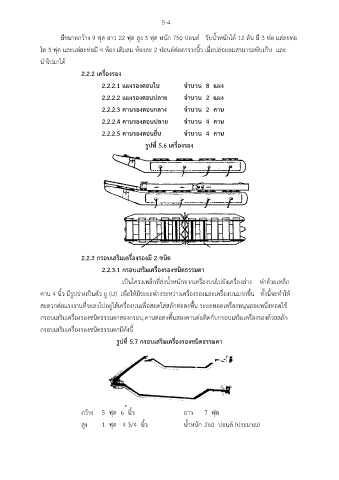

รูปที่ 5.6 เครื่องรอง

2.2.3 กรอบเสริมเครื่องรองมี 2 ฃนิด

2.2.3.1 กรอบเสริมเครื่องรองชนิดธรรมดา

เป็นโครงเหล็กที่ส่งน้ำหนักจากเครื่องบนไปยังเครื่องล่าง ทำด้วยเหล็ก
ื่
คาน 4 นิ้ว มีรูปร่างเป็นตัว ยู (U) เพอให้มีระยะห่างระหว่างเครื่องรองและเครื่องบนมากขึ้น ทั้งนี้จะทำให้
สะดวกต่อแรงงานที่จะลงไปอยู่ใต้เครื่องบนเพอสอดใส่สลักต่อตงพื้น ระยะทอดเครื่องหนุนลอยหนึ่งทอดใช้
ื่
กรอบเสริมเครื่องรองชนิดธรรมดาสองกรอบ,คานต่อตงพื้นสองคานต่อติดกับกรอบเสริมเครื่องรองด้วยสลัก

กรอบเสริมเครื่องรองชนิดธรรมดามีดังนี้

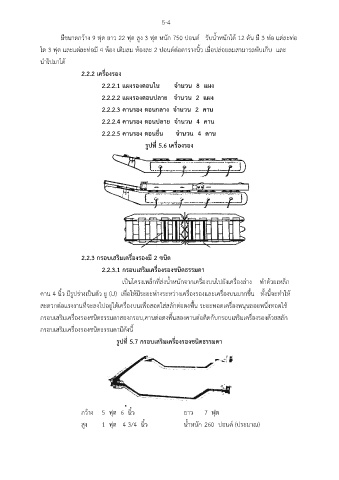

รูปที่ 5.7 กรอบเสริมเครื่องรองชนิดธรรมดา

กว้าง 5 ฟุต 6 นิ้ว ยาว 7 ฟุต

สูง 1 ฟุต 4 3/4 นิ้ว น้ำหนัก 260 ปอนด์ (ประมาณ)
