3-4
2.3.2 แผงลาดขึ้นลง
แผงลาดขึ้นลงมีอยู่ 2 ชนิด ชนิดหนึ่งใช้กับปลายตัวผู้ของแผงพื้นและอีกชนิดหนึ่งใช้
กับปลายตัวเมียของแผงพื้น แผงลาดขึ้นลงตัวผู้ยาว 8 ฟุต, กว้าง 3 ฟุต 6 นิ้ว, สูง 1 ฟุต 1/8 นิ้ว หนัก
330 ปอนด์ (149 กก.) สำหรับแผงลาดขึ้นลงตัวเมียยาว 7 ฟุต 1/8 นิ้ว, กว้าง 3 ฟุต 3/4 นิ้ว, หนัก 400
ปอนด์ (180 กก.)

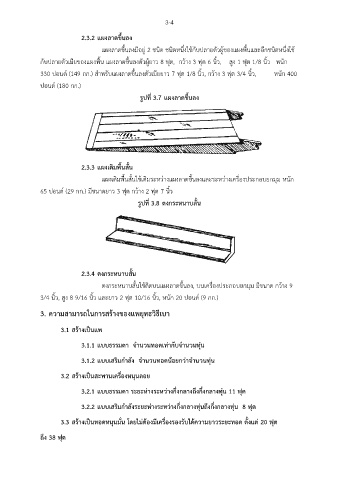

รูปที่ 3.7 แผงลาดขึ้นลง
2.3.3 แผงเติมพื้นสั้น
แผงเติมพื้นสั้นใช้เติมระหว่างแผงลาดขึ้นลงและระหว่างเครื่องประกอบยกมม หนัก
ุ
65 ปอนด์ (29 กก.) มีขนาดยาว 3 ฟุต กว้าง 2 ฟุต 7 นิ้ว
รูปที่ 3.8 ตงกระหนาบสั้น
2.3.4 ตงกระหนาบสั้น
ตงกระหนาบสั้นใช้ติดบนแผงลาดขึ้นลง, บนเครื่องประกอบยกมุม มีขนาด กว้าง 9
3/4 นิ้ว, สูง 8 9/16 นิ้ว และยาว 2 ฟุต 10/16 นิ้ว, หนัก 20 ปอนด์ (9 กก.)
3. ความสามารถในการสร้างของแพยุทธวิธีเบา
3.1 สร้างเป็นแพ
3.1.1 แบบธรรมดา จำนวนทอดเท่ากับจำนวนทุ่น
3.1.2 แบบเสริมกำลัง จำนวนทอดน้อยกว่าจำนวนทุ่น
3.2 สร้างเป็นสะพานเครื่องหนุนลอย
่
3.2.1 แบบธรรมดา ระยะห่างระหวางกึ่งกลางถึงกึ่งกลางทุ่น 11 ฟุต
3.2.2 แบบเสริมกำลังระยะห่างระหว่างกึ่งกลางทุ่นถึงกึ่งกลางทุ่น 8 ฟุต
3.3 สร้างเป็นทอดหนุนมั่น โดยไม่ต้องมีเครื่องรองรับได้ความยาวระยะทอด ตั้งแต่ 20 ฟุต
ถึง 38 ฟุต
