Page 33 - สะพานเครื่องหนุนลอย

3-2

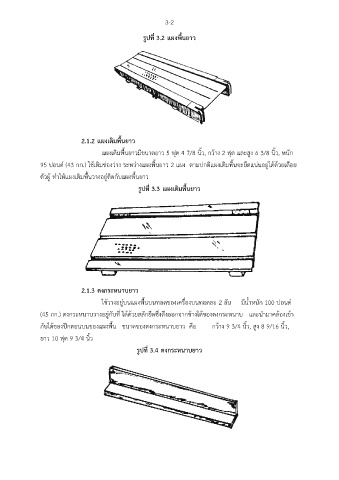

รูปที่ 3.2 แผงพื้นยาว

2.1.2 แผงเติมพื้นยาว
แผงเติมพื้นยาวมีขนาดยาว 5 ฟุต 4 7/8 นิ้ว, กว้าง 2 ฟุต และสูง 6 3/8 นิ้ว, หนัก

95 ปอนด์ (43 กก.) ใช้เติมช่องว่าง ระหว่างแผงพื้นยาว 2 แผง ตามปกติแผงเติมพื้นจะยึดแน่นอยู่ได้ด้วยเดือย

ตัวผู้ ทำให้แผงเติมพื้นวางอยู่ติดกับแผงพื้นยาว
รูปที่ 3.3 แผงเติมพื้นยาว

2.1.3 ตงกระหนาบยาว

ใช้วางอยู่บนแผงพื้นบนทอดของเครื่องบนทอดละ 2 อัน มีน้ำหนัก 100 ปอนด์

(45 กก.) ตงกระหนาบวางอยู่กับที่ ได้ด้วยสลักยึดซึ่งดึงออกจากข้างใต้ของตงกระหนาบ และนำมาคล้องเข้า
กับใต้ของปีกตอนบนของแผงพื้น ขนาดของตงกระหนาบยาว คือ กว้าง 9 3/4 นิ้ว, สูง 8 9/16 นิ้ว,

ยาว 10 ฟุต 9 3/4 นิ้ว

รูปที่ 3.4 ตงกระหนาบยาว
