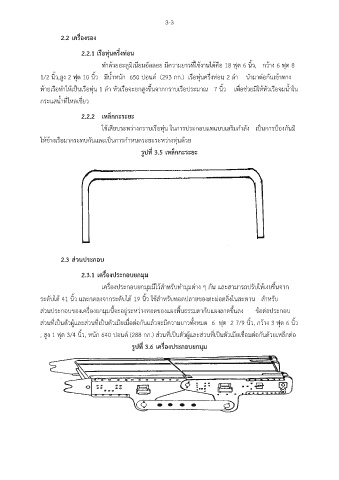

3-3

2.2 เครื่องรอง

2.2.1 เรือทุ่นครึ่งท่อน

ุ
ทำด้วยอะลูมิเนียมอัลลอย มีความยาวที่ใช้งานได้คือ 18 ฟต 6 นิ้ว, กว้าง 6 ฟุต 8
1/2 นิ้ว,สูง 2 ฟุต 10 นิ้ว มีน้ำหนัก 650 ปอนด์ (293 กก.) เรือทุ่นครึ่งท่อน 2 ลำ นำมาต่อกันเข้าทาง
ท้ายเรือทำให้เป็นเรือทุ่น 1 ลำ หัวเรือจะยกสูงขึ้นจากกราบเรือประมาณ 7 นิ้ว เพื่อช่วยมิให้หัวเรือจมน้ำใน

กระแสน้ำที่ไหลเชี่ยว

2.2.2 เหล็กกะระยะ

ใช้เสียบระหว่างกราบเรือทุ่น ในการประกอบแพแบบเสริมกำลัง เป็นการป้องกันมิ

ให้ข้างเรือมากระทบกันและเป็นการกำหนดระยะระหว่างทุ่นด้วย
รูปที่ 3.5 เหล็กกะระยะ

2.3 ส่วนประกอบ

2.3.1 เครื่องประกอบยกมม
ุ
เครื่องประกอบยกมุมมีไว้สำหรับทำมุมต่าง ๆ กัน และสามารถปรับให้เงยขึ้นจาก
ระดับได้ 41 นิ้ว และกดลงจากระดับได้ 19 นิ้ว ใช้สำหรับทอดปลายของตะม่อตลิ่งในสะพาน สำหรับ

ส่วนประกอบของเครื่องยกมมนี้จะอยู่ระหว่างทอดของแผงพื้นธรรมดากับแผงลาดขึ้นลง ข้อต่อประกอบ
ุ
ส่วนที่เป็นตัวผู้และส่วนที่เป็นตัวเมียเมื่อต่อกันแล้วจะมีความยาวทั้งหมด 6 ฟุต 2 7/9 นิ้ว, กว้าง 3 ฟุต 6 นิ้ว
, สูง 1 ฟุต 3/4 นิ้ว, หนัก 640 ปอนด์ (288 กก.) ส่วนที่เป็นตัวผู้และส่วนที่เป็นตัวเมียเชื่อมต่อกันด้วยเหล็กต่อ

ุ
รูปที่ 3.6 เครื่องประกอบยกมม
