3-10

่

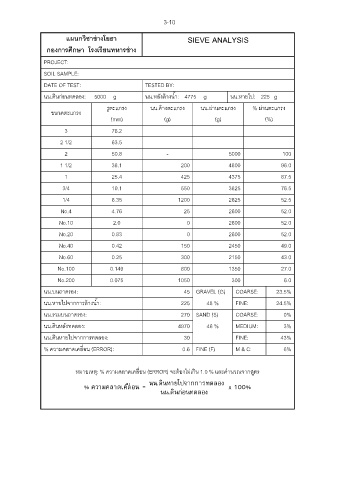

แผนกวิชาชางโยธา SIEVE ANALYSIS
่
ี
กองการศึกษา โรงเรยนทหารชาง
PROJECT:
SOIL SAMPLE:

DATE OF TEST: TESTED BY:
นน.ดินก่อนทดลอง: 5000 g นน.หลังลางน ้า: 4775 g นน.หายไป: 225 g
้
้
ู
รตะแกรง นน.คางตะแกรง นน.ผ่านตะแกรง % ผ่านตะแกรง
ขนาดตะแกรง
(mm) (g) (g) (%)
3 76.2
2 1/2 63.5

2 50.8 - 5000 100
1 1/2 38.1 200 4800 96.0

1 25.4 425 4375 87.5
3/4 19.1 550 3825 76.5

1/4 6.35 1200 2625 52.5
No.4 4.76 25 2600 52.0

No.10 2.0 0 2600 52.0
No.20 0.83 0 2600 52.0

No.40 0.42 150 2450 49.0
No.60 0.25 300 2150 43.0

No.100 0.149 800 1350 27.0
No.200 0.075 1050 300 6.0

นน.บนถาดรอง: 45 GRAVEL (G) COARSE: 23.5%
้
นน.หายไปจากการลางน ้า: 225 48 % FINE: 24.5%
นน.รวมบนถาดรอง: 270 SAND (S) COARSE: 0%
นน.ดินหลังทดลอง: 4970 46 % MEDIUM: 3%

นน.ดินหายไปจากการทดลอง: 30 FINE: 43%
% ความคลาดเคลื่อน (ERROR): 0.6 FINE (F) M & C: 6%

หมายเหตุ: % ความคลาดเคลื่อน (ERROR) จะตองไม่เกน 1.0 % และค านวณจากสูตร
ิ
้
นน.ดนหายไปจากการทดลอง
ิ
ื
% ความคลาดเคลอน = x 100%
่
่
ิ
นน.ดนกอนทดลอง
