3-11
่

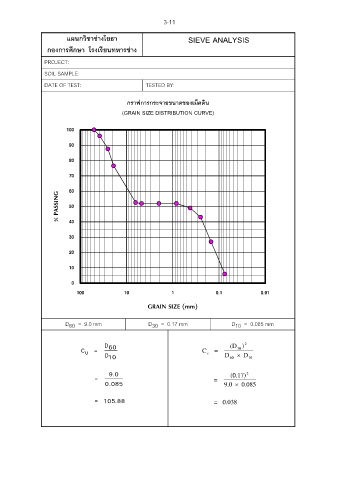

แผนกวิชาชางโยธา SIEVE ANALYSIS
ี
กองการศึกษา โรงเรยนทหารชาง
่
PROJECT:
SOIL SAMPLE:
DATE OF TEST: TESTED BY:
กราฟการกระจายขนาดของเม็ดดิน
(GRAIN SIZE DISTRIBUTION CURVE)
100
90
80
70
60
% PASSING 50
40
30
20
10
0
100 10 1 0.1 0.01
GRAIN SIZE (mm)
D = 9.0 mm D = 0.17 mm D = 0.085 mm
60
10
30
D 60 (D ) 2
30
C = C =
u
c
D 10 D D 10
60
9.0 (0.17) 2
= =
0.085 9.0 0.085
= 105.88 = 0.038
