Page 28 - วิศวกรรมมวลดิน
P. 28
3-9

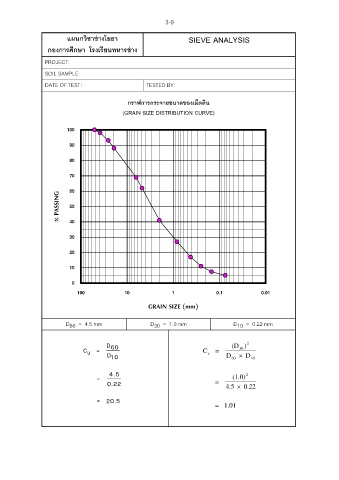

แผนกวิชาชางโยธา SIEVE ANALYSIS
่
่
ี
กองการศึกษา โรงเรยนทหารชาง
PROJECT:
SOIL SAMPLE:
DATE OF TEST: TESTED BY:
กราฟการกระจายขนาดของเม็ดดิน
(GRAIN SIZE DISTRIBUTION CURVE)
100
90
80
70
60
% PASSING 50
40
30
20
10
0
100 10 1 0.1 0.01
GRAIN SIZE (mm)
D = 4.5 mm D = 1.0 mm D = 0.22 mm
30
60
10
D 60 (D ) 2
30
C = C =
u
c
D 10 D D 10
60
4.5 (1.0) 2
= =
0.22 4.5 0.22
= 20.5
= 1.01
