3-8
่

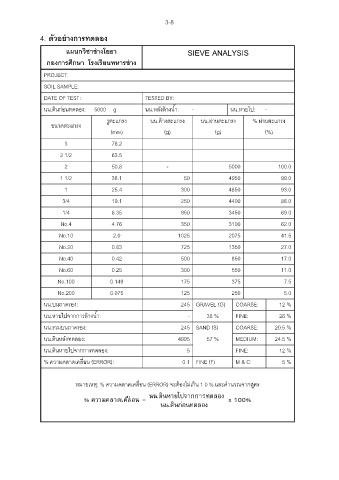

4. ตัวอยางการทดลอง
่
แผนกวิชาชางโยธา SIEVE ANALYSIS
่
กองการศึกษา โรงเรยนทหารชาง
ี
PROJECT:
SOIL SAMPLE:
DATE OF TEST: TESTED BY:
นน.ดินก่อนทดลอง: 5000 g นน.หลังลางน ้า: - นน.หายไป: -
้
้
รตะแกรง นน.คางตะแกรง นน.ผ่านตะแกรง % ผ่านตะแกรง
ู
ขนาดตะแกรง
(mm) (g) (g) (%)
3 76.2
2 1/2 63.5
2 50.8 - 5000 100.0
1 1/2 38.1 50 4950 99.0
1 25.4 300 4650 93.0
3/4 19.1 250 4400 88.0
1/4 6.35 950 3450 69.0
No.4 4.76 350 3100 62.0
No.10 2.0 1025 2075 41.5
No.20 0.83 725 1350 27.0
No.40 0.42 500 850 17.0
No.60 0.25 300 550 11.0
No.100 0.149 175 375 7.5
No.200 0.075 125 250 5.0
นน.บนถาดรอง: 245 GRAVEL (G) COARSE: 12 %
้
นน.หายไปจากการลางน ้า: - 38 % FINE: 26 %
นน.รวมบนถาดรอง: 245 SAND (S) COARSE: 20.5 %
นน.ดินหลังทดลอง: 4995 57 % MEDIUM: 24.5 %
นน.ดินหายไปจากการทดลอง: 5 FINE: 12 %
% ความคลาดเคลื่อน (ERROR): 0.1 FINE (F) M & C: 5 %
หมายเหตุ: % ความคลาดเคลื่อน (ERROR) จะตองไม่เกน 1.0 % และค านวณจากสูตร
้
ิ
ิ
นน.ดนหายไปจากการทดลอง
่
% ความคลาดเคลอน = x 100%
ื
่
นน.ดนกอนทดลอง
ิ
