3-5

์

5.ค านวณหาเปอรเซนต์โดยน้าหนักของ กรวด (%G) ทราย (%S) และ เม็ดละเอยด (%F) จาก
ี
สูตร

่
%G = % ผานตะแกรง 3" - % ผานตะแกรง No.4
่
่
%S = % ผานตะแกรง No.4 - % ผานตะแกรง No.200
่
%F = % ผานตะแกรง No.200
่

3.3 การหาการกระจายขนาดของเม็ดดิน

ี
นาผลการทดลองหาขนาดของเม็ดดินมาเขยนกราฟระหว่าง ขนาดของเม็ดดิน (รตะแกรง)

ู
้
ี
และ %ผ่านตะแกรง จะไดกราฟเรยกว่า กราฟการกระจายขนาดของเม็ดดิน(Grain Size Distribution
Curve) ดังแสดงในรปท 3.1
ู
ี่

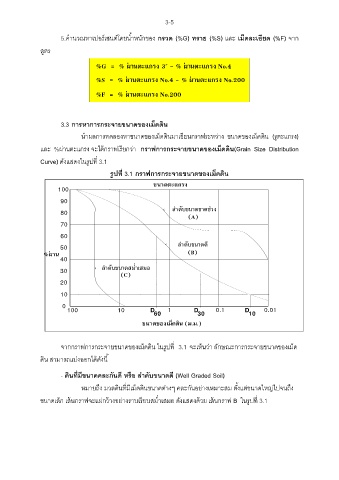

รูปท 3.1 กราฟการกระจายขนาดของเม็ดดิน
ี
่
ขนาดตะแกรง
100
90
่
ล ำดับขนำดขำดชวง
80
(A)
70
60

50 ล ำดับขนำดดี
่
%ผาน (B)
40
่
30 ล ำดับขนำดสม ำเสมอ
(C)
20

10
0
100 10 D 1 D 0.1 D 0.01
60 30 10

็
ขนาดของเมดดน (ม.ม.)
ิ

จากกราฟการกระจายขนาดของเม็ดดิน ในรปท 3.1 จะเห็นว่า ลักษณะการกระจายขนาดของเม็ด
ี่
ู
้
ดิน สามารถแบ่งออกไดดังน้ ี
- ดินทมขนาดคละกนดี หรอ ล าดับขนาดดี (Well Graded Soil)
ี
่
ี
ื
ั
่
หมายถึง มวลดินทมเม็ดดินขนาดต่างๆ คละกันอย่างเหมาะสม ตั้งแต่ขนาดใหญไปจนถึง
ี่
ี
ู
้
ี่
้
้
ขนาดเล็ก เสนกราฟจะแผ่กวางอย่างราบเรยบสมาเสมอ ดังแสดงดวย เสนกราฟ B ในรปท 3.1
้
่
ี
