Page 427 - วิชายุทโธปกรณ์สายช่าง ชั้นนายพัน

8-13

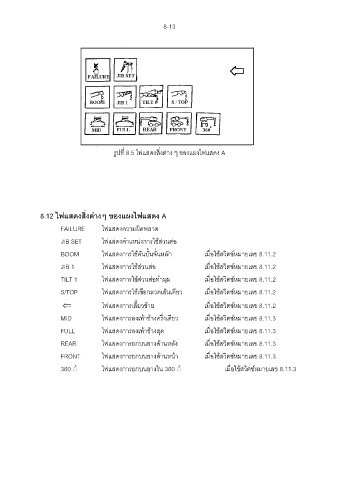

รูปที่ 8.5 ไฟแสดงสิ่งต่าง ๆ ของแผงไฟแสดง A

8.12 ไฟแสดงสิ่งต่างๆ ของแผงไฟแสดง A

FAILURE ไฟแสดงความผิดพลาด

JIB SET ไฟแสดงต าแหน่งการใช้ส่วนต่อ
BOOM ไฟแสดงการใช้คันปั้นจั่นหลัก เมื่อใช้สวิตช์หมายเลข 8.11.2

JIB 1 ไฟแสดงการใช้ส่วนต่อ เมื่อใช้สวิตช์หมายเลข 8.11.2

TILT 1 ไฟแสดงการใช้ส่วนต่อท ามุม เมื่อใช้สวิตช์หมายเลข 8.11.2

S/TOP ไฟแสดงการใช้เชือกลวดเส้นเดียว เมื่อใช้สวิตช์หมายเลข 8.11.2

 ไฟแสดงการเลี้ยวซ้าย เมื่อใช้สวิตช์หมายเลข 8.11.2
MID ไฟแสดงการลงเท้าช้างครึ่งเดียว เมื่อใช้สวิตช์หมายเลข 8.11.3

FULL ไฟแสดงการลงเท้าช้างสุด เมื่อใช้สวิตช์หมายเลข 8.11.3

REAR ไฟแสดงการยกบนยางด้านหลัง เมื่อใช้สวิตช์หมายเลข 8.11.3

FRONT ไฟแสดงการยกบนยางด้านหน้า เมื่อใช้สวิตช์หมายเลข 8.11.3

360 ํ ไฟแสดงการยกบนยางใน 360 ํ เมื่อใช้สวิตช์หมายเลข 8.11.3
