Page 428 - วิชายุทโธปกรณ์สายช่าง ชั้นนายพัน

8-14

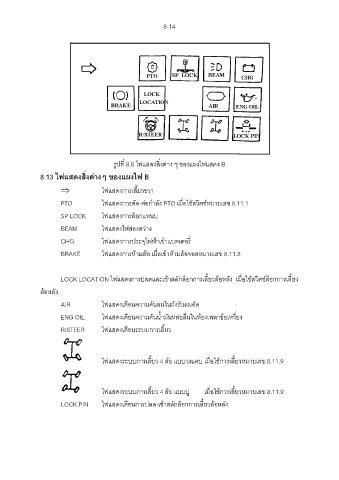

รูปที่ 8.6 ไฟแสดงสิ่งต่าง ๆ ของแผงไฟแสดง B
8.13 ไฟแสดงสิ่งต่างๆ ของแผงไฟ B

 ไฟแสดงการเลี้ยวขวา

PTO ไฟแสดงการตัด-ต่อก าลัง PTO เมื่อใช้สวิตช์หมายเลข 8.11.1

SP LOCK ไฟแสดงการล็อกแหนบ

BEAM ไฟแสดงไฟส่องสว่าง

CHG ไฟแสดงการประจุไฟฟ้าเข้าแบตเตอรี่
BRAKE ไฟแสดงการห้ามล้อ เมื่อเข้าห้ามล้อจอดหมายเลข 8.11.8

LOCK LOCATION ไฟแสดงการปลดและเข้าสลักล็อกการเลี้ยวล้อหลัง เมื่อใช้สวิตช์ล็อกการเลี้ยว

ล้อหลัง

AIR ไฟแสดงเตือนความดันลมในถังรับลมอัด
ENG OIL ไฟแสดงเตือนความดันน ้ามันหล่อลื่นในห้องเพลาข้อเหวี่ยง

R/STEER ไฟแสดงเตือนระบบการเลี้ยว

ไฟแสดงระบบการเลี้ยว 4 ล้อ แบบวงแคบ เมื่อใช้การเลี้ยวหมายเลข 8.11.9

ไฟแสดงระบบการเลี้ยว 4 ล้อ แบบปู เมื่อใช้การเลี้ยวหมายเลข 8.11.9
LOCK PIN ไฟแสดงเตือนการปลด-เข้าสลักล็อกการเลี้ยวล้อหลัง
