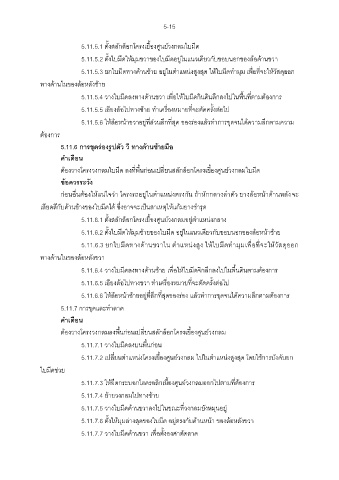

5-15

5.11.5.1 ตั้งสลักล็อกโครงเยื้องศูนย์วงกลมใบมีด

5.11.5.2 ตั้งใบมีดให้มุมขวาของใบมีดอยู่ในแนวเดียวกับขอบนอกของล้อด้านขวา
5.11.5.3 ยกใบมีดทางด้านซ้าย อยู่ในต าแหน่งสูงสุด ให้ใบมีดท ามุม เพื่อที่จะให้วัสดุออก

ทางด้านในของล้อหลังซ้าย

5.11.5.4 วางใบมีดลงทางด้านขวา เพื่อให้ใบมีดกินดินลึกลงไปในพื้นที่ตามต้องการ

5.11.5.5 เอียงล้อไปทางซ้าย ท าเครื่องหมายที่จะตัดครั้งต่อไป

5.11.5.6 ให้ล้อหน้าขวาอยู่ที่ส่วนลึกที่สุด ของร่องแล้วท าการขุดจนได้ความลึกตามความ
ต้องการ

5.11.6 การขุดร่องรูปตัว วี ทางด้านซ้ายมือ
ค าเตือน

ต้องวางโครงวงกลมใบมีด ลงที่พื้นก่อนเปลี่ยนสลักล็อกโครงเยี้องศูนย์วงกลมใบมีด

ข้อควรระวัง
ก่อนอื่นต้องให้แน่ใจว่า โครงรถอยู่ในต าแหน่งตรงกัน ถ้าหักกลางล าตัว ยางล้อหน้าด้านหลังจะ

เสียดสีกับด้านข้างของใบมีดได้ ซึ่งอาจจะเป็นสาเหตุให้แก้มยางช ารุด

5.11.6.1 ตั้งสลักล็อกโครงเยื้องศูนย์วงกลมอยู่ต าแหน่งกลาง

5.11.6.2 ตั้งใบมีดให้มุมซ้ายของใบมีด อยู่ในแนวเดียวกับขอบนอกของล้อหน้าซ้าย
5.11.6.3 ยกใบมีดทางด้านขวาใน ต าแหน่งสูง ให้ใบมีดท ามุมเพื่อที่จะให้วัสดุออก

ทางด้านในของล้อหลังขวา

5.11.6.4 วางใบมีดลงทางด้านซ้าย เพื่อให้ใบมีดจิกลึกลงไปในพื้นดินตามต้องการ

5.11.6.5 เอียงล้อไปทางขวา ท าเครื่องหมายที่จะตัดครั้งต่อไป

5.11.6.6 ให้ล้อหน้าซ้ายอยู่ที่ลึกที่สุดของร่อง แล้วท าการขุดจนได้ความลึกตามต้องการ
5.11.7 การขุดและท าลาด

ค าเตือน

ต้องวางโครงวงกลมลงพื้นก่อนเปลี่ยนสลักล็อกโครงเยี้องศูนย์วงกลม
5.11.7.1 วางใบมีดลงบนพื้นก่อน

5.11.7.2 เปลี่ยนต าแหน่งโครงเยี้องศูนย์วงกลม ไปในต าแหน่งสูงสุด โดยใช้การบังคับยก

ใบมีดช่วย

5.11.7.3 ให้ยืดกระบอกไฮดรอลิกเยื้องศูนย์วงกลมออกไปตามที่ต้องการ
5.11.7.4 ย้ายวงกลมไปทางซ้าย

5.11.7.5 วางใบมีดด้านขวาลงไปในขณะที่วงกลมยังหมุนอยู่

5.11.7.6 ตั้งให้มุมล่างสุดของใบมีด อยู่ตรงกับด้านหน้า ของล้อหลังขวา

5.11.7.7 วางใบมีดด้านขวา เพื่อตั้งองศาตัดลาด
