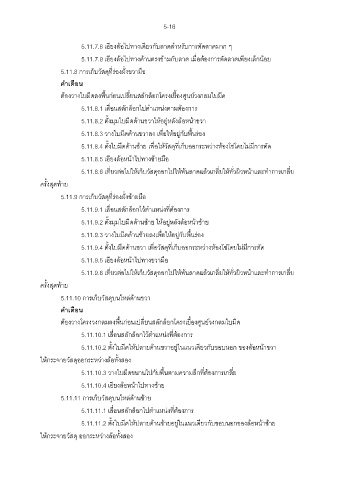

Page 344 - วิชายุทโธปกรณ์สายช่าง ชั้นนายพัน

5-16

5.11.7.8 เอียงล้อไปทางเดียวกับลาดส าหรับการตัดลาดมาก ๆ

5.11.7.9 เอียงล้อไปทางด้านตรงข้ามกับลาด เมื่อต้องการตัดลาดเพียงเล็กน้อย
5.11.8 การเก็บวัสดุที่ร่องฝั่งขวามือ

ค าเตือน

ต้องวางใบมีดลงพื้นก่อนเปลี่ยนสลักล็อกโครงเยี้องศูนย์วงกลมใบมีด
5.11.8.1 เลื่อนสลักล็อกไปต าแหน่งตามต้องการ

5.11.8.2 ตั้งมุมใบมีดด้านขวาให้อยู่หลังล้อหน้าขวา

5.11.8.3 วางใบมีดด้านขวาลง เพื่อให้อยู่กับพื้นร่อง

5.11.8.4 ตั้งใบมีดด้านซ้าย เพื่อให้วัสดุที่เก็บออกระหว่างห้องโซ่โดยไม่มีการตัด

5.11.8.5 เอียงล้อหน้าไปทางซ้ายมือ
5.11.8.6 เที่ยวต่อไปให้เก็บวัสดุออกไปให้พ้นลาดแล้วเกลี่ยให้ทั่วผิวหน้าและท าการเกลี่ย

ครั้งสุดท้าย

5.11.9 การเก็บวัสดุที่ร่องฝั่งซ้ายมือ

5.11.9.1 เลื่อนสลักล็อกไว้ต าแหน่งที่ต้องการ
5.11.9.2 ตั้งมุมใบมีดด้านซ้าย ให้อยู่หลังล้อหน้าซ้าย

5.11.9.3 วางใบมีดด้านซ้ายลงเพื่อให้อยู่กับพื้นร่อง

5.11.9.4 ตั้งใบมีดด้านขวา เพื่อวัสดุที่เก็บออกระหว่างห้องโซ่โดยไม่มีการตัด

5.11.9.5 เอียงล้อหน้าไปทางขวามือ
5.11.9.6 เที่ยวต่อไปให้เก็บวัสดุออกไปให้พ้นลาดแล้วเกลี่ยให้ทั่วผิวหน้าและท าการเกลี่ย

ครั้งสุดท้าย

5.11.10 การเก็บวัสดุบนไหล่ด้านขวา

ค าเตือน
ต้องวางโครงวงกลมลงพื้นก่อนเปลี่ยนสลักล็อกโครงเยื้องศูนย์วงกลมใบมีด

5.11.10.1 เลื่อนสลักล็อกไว้ต าแหน่งที่ต้องการ

5.11.10.2 ตั้งใบมีดให้ปลายด้านขวาอยู่ในแนวเดียวกับขอบนอก ของล้อหน้าขวา

ให้กระจายวัสดุออกระหว่างล้อทั้งสอง
5.11.10.3 วางใบมีดขนานไปกับพื้นตามความลึกที่ต้องการเกลี่ย

5.11.10.4 เอียงล้อหน้าไปทางซ้าย

5.11.11 การเก็บวัสดุบนไหล่ด้านซ้าย

5.11.11.1 เลื่อนสลักล็อกไปต าแหน่งที่ต้องการ

5.11.11.2 ตั้งใบมีดให้ปลายด้านซ้ายอยู่ในแนวเดียวกับขอบนอกของล้อหน้าซ้าย
ให้กระจายวัสดุ ออกระหว่างล้อทั้งสอง
