5-3

4.3.4 ความจุต่าง ๆ และน ้ามันที่ใช้

4.3.4.1 ถังน ้ามันเชื้อเพลิง 284 ลิตร (น ้ามันดีเซล)
4.3.4.2 ระบบระบายความร้อน 40 ลิตร (น ้าสะอาด)

4.3.4.3 ห้องเพลาข้อเหวี่ยงเครื่องยนต์ 27 ลิตร (ใช้น ้ามันเครื่อง CD, SAE.40)

4.3.4.4 ห้องเฟืองเปลี่ยนความเร็ว และห้องเฟืองท้าย (DIFFERENTIAL HOUSING)

83 ลิตร (ใช้น ้ามันเครื่อง CD, SAE.40)

4.3.4.5 ห้องโซ่ขับ (ข้างละ) 64 ลิตร (ใช้น ้ามันเครื่อง CD, SAE.40)
4.3.4.6 ถังไฮดรอลิกจุ 76 ลิตร (ใช้น ้ามันเครื่อง CD, SAE.30)

4.3.4.7 ห้องเฟืองขับวงกลม 7.6 ลิตร (ใช้น ้ามันเฟือง SAE. 90)

4.3.4.8 ห้องรองเพลาล้อหน้า (ข้างละ) 0.5 ลิตร (ใช้น ้ามันเฟือง SAE. 90)

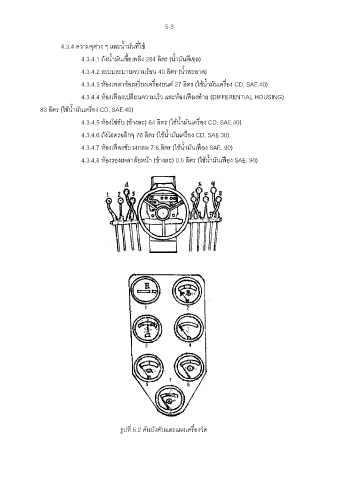

รูปที่ 5.2 คันบังคับและแผงเครื่องวัด
