Page 198 - วิชายุทโธปกรณ์สายช่าง ชั้นนายพัน
P. 198
8-4
3. ส่วนประกอบต่าง ๆของเครื่องยนต์
(1) ฝาครอบเครื่องด้านบน (10) คันบังคับเครื่อง
(2) ตัวล็อกฝาครอบเครื่องด้านบน (11) ลูกบิดปรับความเร็วเดินเบา
(3) รูน้ าทิ้ง (12) สาย Safety Switch
(4) ฝาครอบเครื่องด้านล่าง (13) สกูรยึดเครื่องเข้ากับเรือ (2 ตัว)
(5) เสื้อเพลาขับ (ท่อนกลาง) (14) ปากกายึดเครื่องเข้ากับเรือ (2 ตัว)
(6) แผ่นป้องกันการเกิดฟองอากาศ (15) ชุดยึดเครื่องเข้ากับปากกาส าหรับ
(7) Trim Tab หมุนซ้ายและขวา
(8) ใบจักร (16) เสื้อชุดเกียร์
(9) ปุ่มสตาร์ทไฟฟ้า (17) ทางดูดน้ าของปั๊ม

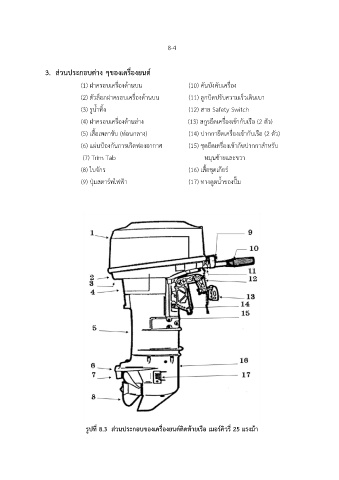

รูปที่ 8.3 ส่วนประกอบของเครื่องยนต์ติดท้ายเรือ เมอร์คิวรี่ 25 แรงม้า
