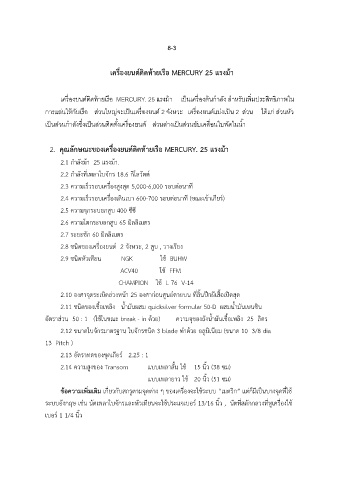

Page 197 - วิชายุทโธปกรณ์สายช่าง ชั้นนายพัน

8-3

เครื่องยนต์ติดท้ายเรือ MERCURY 25 แรงม้า

เครื่องยนต์ติดท้ายเรือ MERCURY. 25 แรงม้า เป็นเครื่องต้นก าลัง ส าหรับเพิ่มประสิทธิภาพใน

การแล่นให้กับเรือ ส่วนใหญ่จะเป็นเครื่องยนต์ 2 จังหวะ เครื่องยนต์แบ่งเป็น 2 ส่วน ได้แก่ ส่วนหัว

เป็นส่วนก าลังซึ่งเป็นส่วนติดตั้งเครื่องยนต์ ส่วนล่างเป็นส่วนขับเคลื่อนใบพัดในน ้า

2. คุณลักษณะของเครื่องยนต์ติดท้ายเรือ MERCURY. 25 แรงม้า

2.1 ก าลังม้า 25 แรงม้า.

2.2 ก าลังที่เพลาใบจักร 18.6 กิโลวัตต์

2.3 ความเร็วรอบเครื่องสูงสุด 5,000-6,000 รอบต่อนาที
2.4 ความเร็วรอบเครื่องเดินเบา 600-700 รอบต่อนาที (ขณะเข้าเกียร์)

2.5 ความจุกระบอกสูบ 400 ซีซี

2.6 ความโตกระบอกสูบ 65 มิลลิเมตร
2.7 ระยะชัก 60 มิลลิเมตร

2.8 ชนิดของเครื่องยนต์ 2 จังหวะ, 2 สูบ , วางเรียง

2.9 ชนิดหัวเทียน NGK ใช้ BUHW
ACV40 ใช้ FFM

CHAMPION ใช้ L 76 V-14
2.10 องศาจุดระเบิดล่วงหน้า 25 องศาก่อนศูนย์ตายบน ที่ลิ้นปีกผีเสื้อเปิดสุด

2.11 ชนิดของเชื้อเพลิง น้ ามันผสม quicksilver formular 50-D ผสมน้ ามันเบนซิน

อัตราส่วน 50 : 1 (ใช้ในขณะ break - in ด้วย) ความจุของถังน้ ามันเชื้อเพลิง 25 ลิตร
2.12 ขนาดใบจักรมาตรฐาน ใบจักรชนิด 3 blade ท าด้วย อลูมิเนียม (ขนาด 10 3/8 dia

13 Pitch )

2.13 อัตราทดของชุดเกียร์ 2.25 : 1
2.14 ความสูงของ Transom แบบเพลาสั้น ใช้ 15 นิ้ว (38 ซม)

แบบเพลายาว ใช้ 20 นิ้ว (51 ซม)
ข้อความเพิ่มเติม เกี่ยวกับสกรูตามจุดต่าง ๆ ของเครื่องจะใช้ระบบ “เมตริก” แต่ก็มีเป็นบางจุดที่ใช้

ระบบอังกฤษ เช่น นัตเพลาใบจักรและหัวเทียนจะใช้ประแจเบอร์ 13/16 นิ้ว , นัตที่สลักกลวงที่หูเครื่องใช้

เบอร์ 1 1/4 นิ้ว
