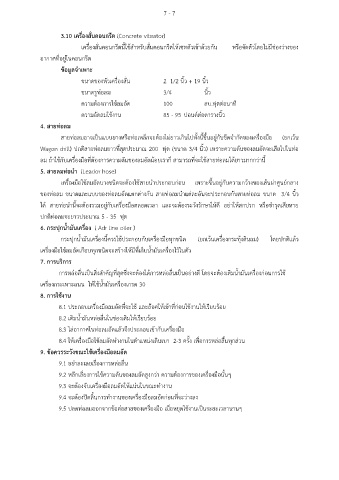

Page 193 - วิชายุทโธปกรณ์สายช่าง ชั้นนายพัน

7 - 7

3.10 เครื่องสั่นคอนกรีต (Concrete vibrator)
เครื่องสั่นคอนกรีตนี้ใช้ส าหรับสั่นคอนกรีตให้เซทตัวเข้าด้วยกัน หรือจัดตัวโดยไม่มีช่องว่างของ

อากาศที่อยู่ในคอนกรีต
ข้อมูลจ้าเพาะ

ขนาดของหัวเครื่องสั่น 2 1/2 นิ้ว + 19 นิ้ว
ขนาดรูท่อลม 3/4 นิ้ว

ความต้องการใช้ลมอัด 100 ลบ.ฟุตต่อนาที
ความอัดลมใช้งาน 85 - 95 ปอนด์ต่อตารางนิ้ว
4. สายท่อลม

สายท่อลมอาจเป็นแบบยางหรือท่อเหล็กจะต้องไม่ยาวเกินไปทั้งนี้ขึ้นอยู่กับขีดจ ากัดของเครื่องมือ (ยกเว้น

Wagon drill) ปกติสายท่อลมยาวที่สุดประมาณ 200 ฟุต (ขนาด 3/4 นิ้ว) เพราะความดันของลมอัดจะเสียไปในท่อ
ลม ถ้าใช้กับเครื่องมือที่ต้องการความดันของลมอัดน้อยเราก็ สามารถที่จะใช้สายท่อลมได้ยาวมากกว่านี้
5. สายลมท่อน้า (Leador hose)

เครื่องมือใช้ลมอัดบางชนิดจะต้องใช้สายน าประกอบก่อน เพราะขึ้นอยู่กับความกว้างของเส้นผ่าศูนย์กลาง
ของท่อลม ขนาดและแบบของท่อลมอัดแตกต่างกัน สายท่อลมน าแต่ละอันจะประกอบกับสายท่อลม ขนาด 3/4 นิ้ว

ได้ สายท่อน านี้จะต้องรวมอยู่กับเครื่องมือตลอดเวลา และจะต้องระวังรักษาให้ดี อย่าให้สกปรก หรือช ารุดเสียหาย
ปกติท่อลมจะยาวประมาณ 5 - 35 ฟุต

6. กระปุกน้้ามันเครื่อง ( Adr line oiler )
กระปุกน้ ามันเครื่องนี้ควรใช้ประกอบกับเครื่องมือทุกชนิด (ยกเว้นเครื่องกระทุ้งดินถม) โดยปกติแล้ว

เครื่องมือใช้ลมอัดเกือบทุกชนิดจะสร้างให้มีที่เก็บน้ ามันเครื่องไว้ในตัว
7. การบริการ

การหล่อลื่นเป็นสิ่งส าคัญที่สุดซึ่งจะต้องได้การหล่อลื่นเป็นอย่างดี โดยจะต้องเติมน้ ามันเครื่องก่อนการใช้
เครื่องกระเทาะถนน ให้ใช้น้ ามันเครื่องเกรด 30

8. การใช้งาน
8.1 ประกอบเครื่องมือลมอัดที่จะใช้ และล๊อคให้เข้าที่ก่อนใช้งานให้เรียบร้อย

8.2 เติมน้ ามันหล่อลื่นในช่องเติมให้เรียบร้อย
8.3 ไล่อากาศในท่อลมอัดแล้วจึงประกอบเข้ากับเครื่องมือ

8.4 ให้เครื่องมือใช้ลมอัดท างานในต าแหน่งเดินเบา 2-3 ครั้ง เพื่อการหล่อลื่นทุกส่วน
9. ข้อควรระวังขณะใช้เครื่องมือลมอัด
9.1 อย่าละเลยเรื่องการหล่อลื่น

9.2 หลีกเลี่ยงการใช้ความดันของลมอัดสูงกว่า ความต้องการของเครื่องมือนั้นๆ

9.3 จะต้องจับเครื่องมือลมอัดให้แน่นในขณะท างาน
9.4 จะต้องปิดลิ้นการท างานของเครื่องมือลมอัดก่อนที่จะว่างลง
9.5 ปลดท่อลมออกจากข้อต่อสายของเครื่องมือ เมื่อหยุดใช้งานเป็นระยะเวลานานๆ
