2-

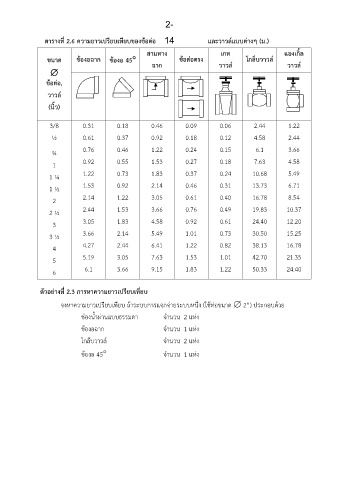

ตารางที่ 2.6 ความยาวเปรียบเทียบของข้อต่อ 14 และวาวล์แบบต่างๆ (ม.)
สามทาง เกท แองเกิ้ล
ขนาด ข้องอฉาก ข้องอ 45 ข้อต่อตรง โกล็บวาวล์
ฉาก วาวล์ วาวล์

ข้อต่อ,

วาวล์
(นิ้ว)

3/8 0.31 0.18 0.46 0.09 0.06 2.44 1.22

½ 0.61 0.37 0.92 0.18 0.12 4.58 2.44

¾ 0.76 0.46 1.22 0.24 0.15 6.1 3.66

1 0.92 0.55 1.53 0.27 0.18 7.63 4.58

1 ¼ 1.22 0.73 1.83 0.37 0.24 10.68 5.49
1 ½ 1.53 0.92 2.14 0.46 0.31 13.73 6.71

2 2.14 1.22 3.05 0.61 0.40 16.78 8.54

2 ½ 2.44 1.53 3.66 0.76 0.49 19.83 10.37
3 3.05 1.83 4.58 0.92 0.61 24.40 12.20

3 ½ 3.66 2.14 5.49 1.01 0.73 30.50 15.25
4 4.27 2.44 6.41 1.22 0.82 38.13 16.78

5 5.19 3.05 7.63 1.53 1.01 42.70 21.35
6 6.1 3.66 9.15 1.83 1.22 50.33 24.40

ตัวอย่างที่ 2.3 การหาความยาวเปรียบเที่ยบ

จงหาความยาวเปรียบเทียบ ถ้าระบบการแจกจ่ายระบบหนึ่ง (ใช้ท่อขนาด  2”) ประกอบด้วย
ช่องน้้าผ่านแบบธรรมดา จ้านวน 2 แห่ง

ข้องอฉาก จ้านวน 1 แห่ง

โกล๊บวาวล ์ จ้านวน 2 แห่ง
ข้องอ 45 จ้านวน 1 แห่ง
