10. หาค่าความยาวเปรียบเทียบ (Equivalent 13 Length, EL) ของข้อต่อ
ิ
์
ค่าความยาวเปรียบเทียบ หมายถึง จ้านวน ข้อต่อท่อ หรือวาวลปิดเปดน้้า ที่เทียบเป็นความ
้
ยาวท่อที่ทาให้เกิดการสูญเสียแรงดันเนื่องจากความเสียดทาน ข้อมูลนี้มีระบุอยู่ในตารางที่ 2.5 และตารางที่
2.6
ถ้าความยาวท่อมีมากกว่า 300 ม. ไม่ต้องคิดค่าความยาวเปรียบเทียบ

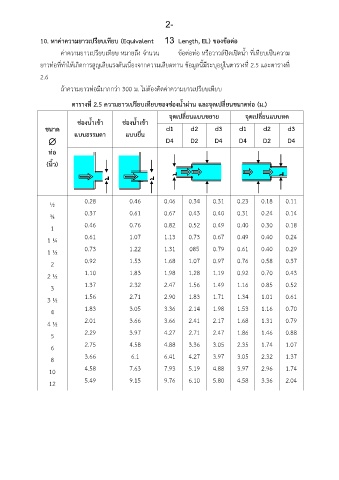

ตารางที่ 2.5 ความยาวเปรียบเทียบของช่องน้้าผ่าน และจุดเปลี่ยนขนาดท่อ (ม.)
จุดเปลี่ยนแบบขยาย จุดเปลี่ยนแบบหด
ช่องน้้าเข้า ช่องน้้าเข้า
ขนาด d1 d2 d3 d1 d2 d3
แบบธรรมดา แบบยื่น
 D4 D2 D4 D4 D2 D4
ท่อ

(นิ้ว)
D
D
d d d (ก) d (ข)

½ 0.28 0.46 0.46 0.34 0.31 0.23 0.18 0.11
¾ 0.37 0.61 0.67 0.43 0.40 0.31 0.24 0.14

1 0.46 0.76 0.82 0.52 0.49 0.40 0.30 0.18

1 ¼ 0.61 1.07 1.13 0.73 0.67 0.49 0.40 0.24
1 ½ 0.73 1.22 1.31 085 0.79 0.61 0.40 0.29

2 0.92 1.53 1.68 1.07 0.97 0.76 0.58 0.37
2 ½ 1.10 1.83 1.98 1.28 1.19 0.92 0.70 0.43

3 1.37 2.32 2.47 1.56 1.49 1.16 0.85 0.52

3 ½ 1.56 2.71 2.90 1.83 1.71 1.34 1.01 0.61
4 1.83 3.05 3.36 2.14 1.98 1.53 1.16 0.70

4 ½ 2.01 3.66 3.66 2.41 2.17 1.68 1.31 0.79
5 2.29 3.97 4.27 2.71 2.47 1.86 1.46 0.88

6 2.75 4.58 4.88 3.36 3.05 2.35 1.74 1.07

8 3.66 6.1 6.41 4.27 3.97 3.05 2.32 1.37
10 4.58 7.63 7.93 5.19 4.88 3.97 2.96 1.74

12 5.49 9.15 9.76 6.10 5.80 4.58 3.36 2.04
