2-9
7.3.2 เฮดจลน์ (Dynamic Head)

คือ ค่าเฮดศักย์ ลบดวย การสูญเสียเฮดเนื่องจากความเสียดทาน (Friction Loss)
้
ของน้้าที่ไหล มีหน่วยเป็น เมตร เฮดจลน์ยังมีชื่อเรียกอีกชื่อว่า ระดับความสูงของพื้นผิว (Free Water

Surface, FWS)

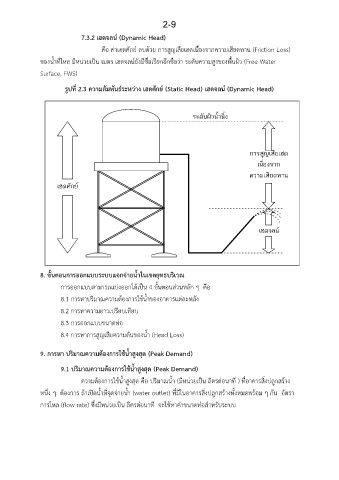

รูปที่ 2.3 ความสัมพันธ์ระหว่าง เฮดศักย์ (Static Head) เฮดจลน์ (Dynamic Head)

ระดับผิวน้้านิ่ง

การสูญเสียเฮด

เนื่องจาก

ความเสียดทาน
เฮดศักย์

เฮดจลน์
(FWS)

8. ขั้นตอนการออกแบบระบบแจกจ่ายน้้าในเขตยุทธบริเวณ

การออกแบบสามารถแบ่งออกได้เป็น 4 ขั้นตอนส่วนหลัก ๆ คือ
8.1 การหาปริมาณความต้องการใช้น้้าของอาคารแต่ละหลัง

8.2 การหาความยาวเปรียบเทียบ

8.3 การออกแบบขนาดท่อ
8.4 การหาการสูญเสียความดันของน้้า (Head Loss)

9. การหา ปริมาณความต้องการใช้น้้าสูงสุด (Peak Demand)

9.1 ปริมาณความต้องการใช้น้้าสูงสุด (Peak Demand)
ุ
ี
ความต้องการใช้น้้าสูงสด คือ ปริมาณน้้า (มีหน่วยเป็น ลิตรต่อนาท ) ที่อาคารสิ่งปลูกสร้าง
หนึ่ง ๆ ต้องการ ถ้าเปิดน้้าที่จุดจ่ายน้้า (water outlet) ที่มีในอาคารสิ่งปลูกสร้างทั้งหมดพร้อม ๆ กัน อัตรา

การไหล (flow rate) ซึ่งมีหน่วยเป็น ลิตรต่อนาที จะใช้หาค่าขนาดท่อสาหรับระบบ
้
