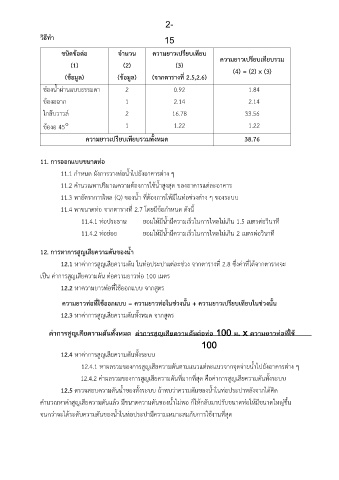

2-

วิธีท้า 15

ชนิดข้อต่อ จ้านวน ความยาวเปรียบเทียบ ความยาวเปรียบเทียบรวม

(1) (2) (3) (4) = (2) x (3)

(ข้อมูล) (ข้อมูล) (จากตารางที่ 2.5,2.6)
ช่องน้้าผ่านแบบธรรมดา 2 0.92 1.84

ข้องอฉาก 1 2.14 2.14

โกล๊บวาวล ์ 2 16.78 33.56

ข้องอ 45 1 1.22 1.22
ความยาวเปรียบเทียบรวมทั้งหมด 38.76

11. การออกแบบขนาดท่อ

11.1 ก้าหนด ผังการวางท่อน้้าไปยังอาคารต่าง ๆ

11.2 ค้านวณหาปริมาณความต้องการใช้น้้าสูงสุด ของอาคารแต่ละอาคาร
11.3 หาอัตราการไหล (Q) ของน้้า ที่ต้องการให้มีในท่อช่วงต่าง ๆ ของระบบ

11.4 หาขนาดท่อ จากตารางที่ 2.7 โดยมีข้อก้าหนด ดังนี้
11.4.1 ท่อประธาน ยอมให้มีน้้ามีความเร็วในการไหลไม่เกิน 1.5 เมตรต่อวินาท ี

11.4.2 ท่อย่อย ยอมให้มีน้้ามีความเร็วในการไหลไม่เกิน 2 เมตรต่อวินาท ี

12. การหาการสูญเสียความดันของน้้า

่
12.1 หาค่าการสูญเสียความดัน ในท่อประปาแตละช่วง จากตารางที่ 2.8 ซึ่งค่าที่ได้จากตารางจะ
เป็น ค่าการสูญเสียความดัน ต่อความยาวท่อ 100 เมตร

12.2 หาความยาวท่อที่ใช้ออกแบบ จากสูตร

ความยาวท่อที่ใช้ออกแบบ = ความยาวท่อในช่วงนั้น + ความยาวเปรียบเทียบในช่วงนั้น

12.3 หาค่าการสูญเสียความดันทั้งหมด จากสูตร

ค่าการสูญเสียความดันทั งหมด ค่าการสูญเสียความดันต่อท่อ 100 ม. x ความยาวท่อที่ใช้

= ออกแบบ 100
12.4 หาค่าการสูญเสียความดันทั้งระบบ

12.4.1 หาผลรวมของการสูญเสียความดันตามแนวแต่ละแนวจากจุดจายน้้าไปยังอาคารต่าง ๆ
่
ี่
12.4.2 ค่าผลรวมของการสูญเสียความดันที่มากทสุด คือค่าการสูญเสียความดันทั้งระบบ
้
12.5 ตรวจสอบความดันน้้าของทั้งระบบ ถ้าพบว่าความดันของน้้าในท่อประปาหลังจากไดคิด
่
ค้านวณหาคาสูญเสียความดันแล้ว มีขนาดความดนของน้้าไม่พอ ก็ให้กลับมาปรับขนาดท่อให้มีขนาดใหญ่ขึ้น
ั
จนกว่าจะได้ระดับความดันของน้้าในท่อประปามีความเหมาะสมกับการใช้งานที่สด
ุ
