6-18

ิ

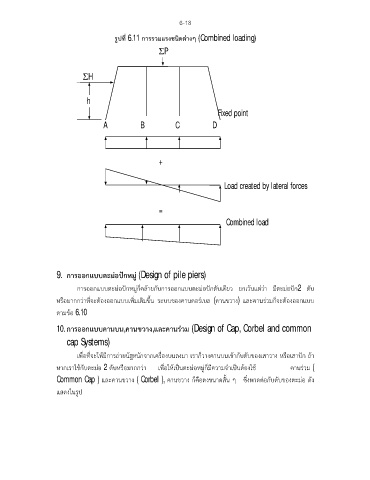

รูปที่ 6.11 การรวมแรงชนดตางๆ (Combined loading)
SP

SH

h
Fixed point

A B C D

+

Load created by lateral forces

=

Combined load

9. การออกแบบตะมอปกหมู (Design of pile piers)
็

ั
การออกแบบตะมอปกหมูกคลายกบการออกแบบตะมอปกตับเดียว ยกเวนแตวา มีตะมอปก2 ตับ


หรือมากกวาที่จะตองออกแบบเพิ่มเติมขึ้น ระบบของคานคอรเบล (คานขวาง) และคานรวมก็จะตองออกแบบ


ตามขอ 6.10
10. การออกแบบคานบน,คานขวาง,และคานรวม (Design of Cap, Corbel and common

cap Systems)

เพื่อที่จะใหมีการถายนํหนักจากเครองบนลงมา เราก็วางคานบนเขากบตับของเสาวาง หรือเสาปก ถา
ื่
้



ั
า

ู

หากเราใชกบตะมอ 2 ตับหรือมากกวา เพื่อใหเปนตะมอหมก็มีความจําเปนตองใช คานรวม (

ั

Common Cap ) และคานขวาง ( Corbel ), คานขวาง ก็คือตงขนาดสั้น ๆ ซึ่งพาดตอกบตับของตะมอ ดัง
ั
แสดงในรูป
