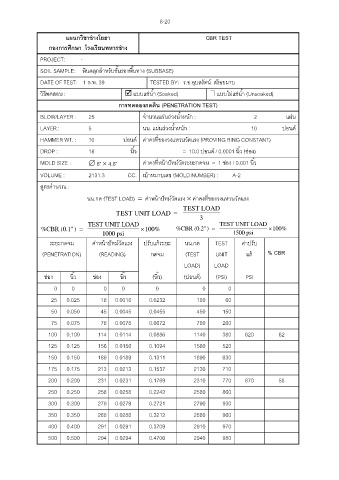

8-20

แผนกวิชาชางโยธา CBR TEST
่
ี
่
กองการศึกษา โรงเรยนทหารชาง
PROJECT: -
SOIL SAMPLE: หินคลุกส าหรบชั้นรองพื้นทาง (SUBBASE)
ั
ั
์
้
DATE OF TEST: 1 ก.พ. 39 TESTED BY: ร.อ.อุบลรตน สรอยผาบ
ี
วิธทดสอบ :  แบบแช่น ้า (Soaked) แบบไม่แช่น ้า (Unsoaked)
การทดลองกดดิน (PENETRATION TEST)

BLOW/LAYER : 25 จานวนแผ่นถ่วงน ้าหนัก : 2 แผ่น
LAYER : 5 นน. แผ่นถ่วงน ้าหนัก : 10 ปอนด ์

์
HAMMER WT. : 10 ปอนด ค่าคงที่ของวงแหวนวัดแรง (PROVING RING CONSTANT)
DROP : 18 นิ้ว = 10.0 ปอนด / 0.0001 นิ้ว (ช่อง)
์
ั
์
MOLD SIZE :  6"  4.6" ค่าคงที่หนาปทมวัดระยะกดจม = 1 ช่อง / 0.001 นิ้ว
้
VOLUME : 2131.3 CC. เบาหมายเลข (MOLD NUMBER) : A-2
้
สูตรค านวณ :
ั
์
้
นน.กด (TEST LOAD)  ค่าหนาปทมวัดแรง  ค่าคงที่ของวงแหวนวัดแรง
TEST LOAD
TEST UNIT LOAD 
3
TEST UNIT LOAD TEST UNIT LOAD
%CBR (0.1")   100% %CBR (0.2")   100%
1000 psi 1500 psi
์
ั
ระยะกดจม ค่าหนาปทมวัดแรง ปรบแกระยะ นน.กด TEST ค่าปรบ
้
้
ั
ั
(PENETRATION) (READING) กดจม (TEST UNIT แก ้ % CBR
LOAD) LOAD
์
ช่อง นิ้ว ช่อง นิ้ว (นิ้ว) (ปอนด) (PSI) PSI
0 0 0 0 0 0 0
25 0.025 18 0.0018 0.0232 180 60
50 0.050 45 0.0045 0.0455 450 150

75 0.075 78 0.0078 0.0672 780 260
100 0.100 114 0.0114 0.0886 1140 380 620 62

125 0.125 156 0.0156 0.1094 1560 520
150 0.150 189 0.0189 0.1311 1890 630

175 0.175 213 0.0213 0.1537 2130 710
200 0.200 231 0.0231 0.1769 2310 770 870 58

250 0.250 258 0.0258 0.2242 2580 860
300 0.300 279 0.0279 0.2721 2790 930

350 0.350 288 0.0288 0.3212 2880 960
400 0.400 291 0.0291 0.3709 2910 970

500 0.500 294 0.0294 0.4706 2940 980
