8-17

่

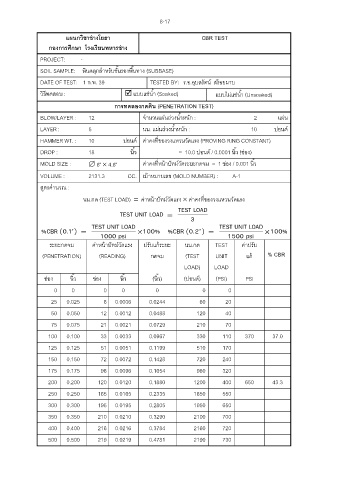

แผนกวิชาชางโยธา CBR TEST
กองการศึกษา โรงเรยนทหารชาง
่
ี
PROJECT: -
SOIL SAMPLE: หินคลุกส าหรบชั้นรองพื้นทาง (SUBBASE)
ั
้
ั
์
DATE OF TEST: 1 ก.พ. 39 TESTED BY: ร.อ.อุบลรตน สรอยผาบ
ี
วิธทดสอบ :  แบบแช่น ้า (Soaked) แบบไม่แช่น ้า (Unsoaked)

การทดลองกดดิน (PENETRATION TEST)
BLOW/LAYER : 12 จานวนแผ่นถ่วงน ้าหนัก : 2 แผ่น

LAYER : 5 นน. แผ่นถ่วงน ้าหนัก : 10 ปอนด ์

์
HAMMER WT. : 10 ปอนด ค่าคงที่ของวงแหวนวัดแรง (PROVING RING CONSTANT)
DROP : 18 นิ้ว = 10.0 ปอนด / 0.0001 นิ้ว (ช่อง)
์
้
MOLD SIZE :  6"  4.6" ค่าคงที่หนาปทมวัดระยะกดจม = 1 ช่อง / 0.001 นิ้ว
ั
์
VOLUME : 2131.3 CC. เบาหมายเลข (MOLD NUMBER) : A-1
้
สูตรค านวณ :
นน.กด (TEST LOAD)  ค่าหนาปทมวัดแรง  ค่าคงที่ของวงแหวนวัดแรง
์
้
ั
TEST UNIT LOAD  TEST LOAD
3
%CBR (0.1")  TEST UNIT LOAD  100% %CBR (0.2")  TEST UNIT LOAD  100%
1000 psi 1500 psi
ั
้
์
ระยะกดจม ค่าหนาปทมวัดแรง ปรบแกระยะ นน.กด TEST ค่าปรบ
้
ั
ั
(PENETRATION) (READING) กดจม (TEST UNIT แก ้ % CBR
LOAD) LOAD
ช่อง นิ้ว ช่อง นิ้ว (นิ้ว) (ปอนด) (PSI) PSI
์
0 0 0 0 0 0 0
25 0.025 6 0.0006 0.0244 60 20

50 0.050 12 0.0012 0.0488 120 40
75 0.075 21 0.0021 0.0729 210 70

100 0.100 33 0.0033 0.0967 330 110 370 37.0
125 0.125 51 0.0051 0.1199 510 170

150 0.150 72 0.0072 0.1428 720 240
175 0.175 96 0.0096 0.1654 960 320

200 0.200 120 0.0120 0.1880 1200 400 650 43.3
250 0.250 165 0.0165 0.2335 1650 550

300 0.300 195 0.0195 0.2805 1950 650
350 0.350 210 0.0210 0.3290 2100 700

400 0.400 216 0.0216 0.3784 2160 720
500 0.500 219 0.0219 0.4781 2190 730
