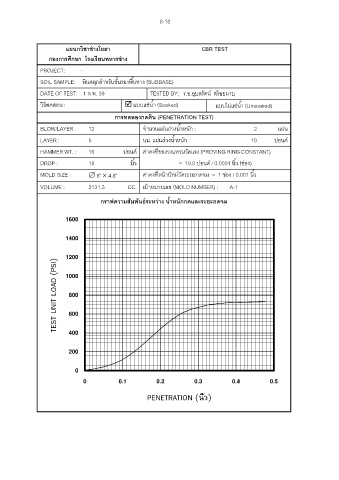

8-18

แผนกวิชาชางโยธา CBR TEST
่
ี
่
กองการศึกษา โรงเรยนทหารชาง
PROJECT: -
ั
SOIL SAMPLE: หินคลุกส าหรบชั้นรองพื้นทาง (SUBBASE)
้
DATE OF TEST: 1 ก.พ. 39 TESTED BY: ร.อ.อุบลรตน สรอยผาบ
์
ั
ี
วิธทดสอบ :  แบบแช่น ้า (Soaked) แบบไม่แช่น ้า (Unsoaked)

การทดลองกดดิน (PENETRATION TEST)
BLOW/LAYER : 12 จานวนแผ่นถ่วงน ้าหนัก : 2 แผ่น

LAYER : 5 นน. แผ่นถ่วงน ้าหนัก : 10 ปอนด ์
HAMMER WT. : 10 ปอนด ค่าคงที่ของวงแหวนวัดแรง (PROVING RING CONSTANT)
์
์
DROP : 18 นิ้ว = 10.0 ปอนด / 0.0001 นิ้ว (ช่อง)
้
ั
MOLD SIZE :  6"  4.6" ค่าคงที่หนาปทมวัดระยะกดจม = 1 ช่อง / 0.001 นิ้ว
์
VOLUME : 2131.3 CC. เบาหมายเลข (MOLD NUMBER) : A-1
้
์
่
ั
กราฟความสัมพันธระหวาง น้าหนกกดและระยะกดจม

1600

1400

1200
TEST UNIT LOAD (PSI) 800

1000

600

400

200

0

0 0.1 0.2 0.3 0.4 0.5

PENETRATION (นว)
้
ิ
