8-23

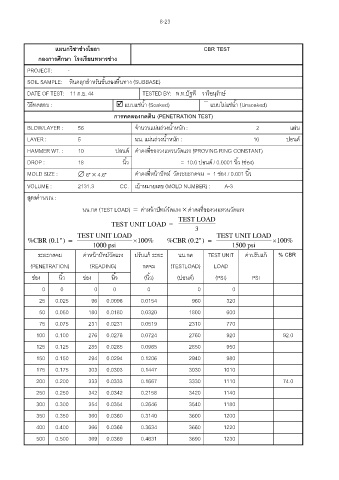

แผนกวิชาชางโยธา CBR TEST
่
กองการศึกษา โรงเรยนทหารชาง
่
ี
PROJECT: -
SOIL SAMPLE: หินคลุกส าหรบชั้นรองพื้นทาง (SUBBASE)
ั
ี
ั
ั
DATE OF TEST: 11 ก.ย. 44 TESTED BY: พ.ท.ปฐพี วารอนุรกษ ์
ี
วิธทดสอบ :  แบบแช่น ้า (Soaked) แบบไม่แช่น ้า (Unsoaked)
การทดลองกดดิน (PENETRATION TEST)
BLOW/LAYER : 56 จานวนแผ่นถ่วงน ้าหนัก : 2 แผ่น

LAYER : 5 นน. แผ่นถ่วงน ้าหนัก : 10 ปอนด ์

์
HAMMER WT. : 10 ปอนด ค่าคงที่ของวงแหวนวัดแรง (PROVING RING CONSTANT)
์
DROP : 18 นิ้ว = 10.0 ปอนด / 0.0001 นิ้ว (ช่อง)
้
ั
MOLD SIZE :  6"  4.6" ค่าคงที่หนาปทม วัดระยะกดจม = 1 ช่อง / 0.001 นิ้ว
์
VOLUME : 2131.3 CC. เบาหมายเลข (MOLD NUMBER) : A-3
้
สูตรค านวณ :
นน.กด (TEST LOAD)  ค่าหนาปทมวัดแรง  ค่าคงที่ของวงแหวนวัดแรง
้
์
ั
TEST LOAD
TEST UNIT LOAD 
3
TEST UNIT LOAD TEST UNIT LOAD
%CBR (0.1")   100% %CBR (0.2")   100%
1000 psi 1500 psi
้
ั
ั
ระยะกดจม ค่าหนาปทมวัดแรง ปรบแก ระยะ นน.กด TEST UNIT ค่าปรบแก ้ % CBR
้
์
ั
(PENETRATION) (READING) กดจม (TESTLOAD) LOAD
ช่อง นิ้ว ช่อง นิ้ว (นิ้ว) (ปอนด) (PSI) PSI
์
0 0 0 0 0 0 0
25 0.025 96 0.0096 0.0154 960 320
50 0.050 180 0.0180 0.0320 1800 600

75 0.075 231 0.0231 0.0519 2310 770
100 0.100 276 0.0276 0.0724 2760 920 92.0

125 0.125 285 0.0285 0.0965 2850 950
150 0.150 294 0.0294 0.1206 2940 980

175 0.175 303 0.0303 0.1447 3030 1010
200 0.200 333 0.0333 0.1667 3330 1110 74.0

250 0.250 342 0.0342 0.2158 3420 1140

300 0.300 354 0.0354 0.2646 3540 1180
350 0.350 360 0.0360 0.3140 3600 1200
400 0.400 366 0.0366 0.3634 3660 1220

500 0.500 369 0.0369 0.4631 3690 1230
