8-21

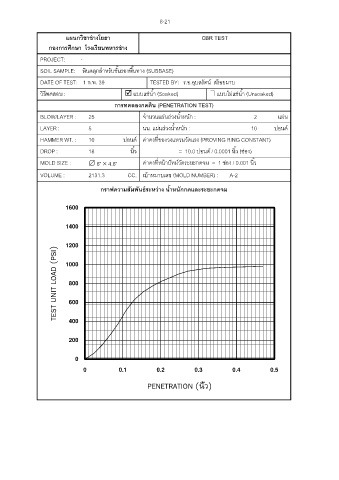

แผนกวิชาชางโยธา CBR TEST
่
่
กองการศึกษา โรงเรยนทหารชาง
ี
PROJECT: -
SOIL SAMPLE: หินคลุกส าหรบชั้นรองพื้นทาง (SUBBASE)
ั
์
ั
้
DATE OF TEST: 1 ก.พ. 39 TESTED BY: ร.อ.อุบลรตน สรอยผาบ
ี
วิธทดสอบ :  แบบแช่น ้า (Soaked) แบบไม่แช่น ้า (Unsoaked)
การทดลองกดดิน (PENETRATION TEST)
BLOW/LAYER : 25 จานวนแผ่นถ่วงน ้าหนัก : 2 แผ่น

LAYER : 5 นน. แผ่นถ่วงน ้าหนัก : 10 ปอนด ์

์
HAMMER WT. : 10 ปอนด ค่าคงที่ของวงแหวนวัดแรง (PROVING RING CONSTANT)
์
DROP : 18 นิ้ว = 10.0 ปอนด / 0.0001 นิ้ว (ช่อง)
์
ั
MOLD SIZE :  6"  4.6" ค่าคงที่หนาปทมวัดระยะกดจม = 1 ช่อง / 0.001 นิ้ว
้
VOLUME : 2131.3 CC. เบาหมายเลข (MOLD NUMBER) : A-2
้
์
กราฟความสัมพันธระหวาง น้าหนกกดและระยะกดจม

ั
่
1600

1400

1200
TEST UNIT LOAD (PSI) 800

1000

600

400

200

0
0 0.1 0.2 0.3 0.4 0.5

้
ิ
PENETRATION (นว)
