8-12

ี
ั

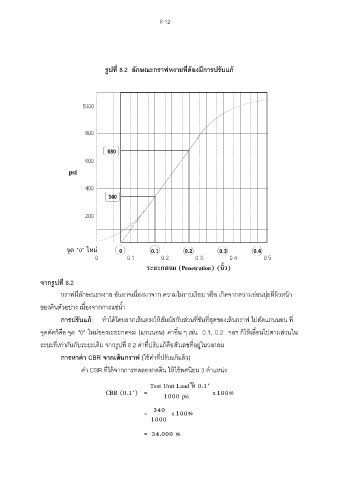

รูปท 8.2 ลกษณะกราฟหงายทีตองมการปรบแก
่
่
ั
้
้
ี

1000

800

680
600
psi

400
340

200

ุ
จด "0" ใหม ่ 0 0.1 0.2 0.3 0.4
0 0.1 0.2 0.3 0.4 0.5
ระยะกดจม (Penetration) (นิว)
้
จากรูปท 8.2
่
ี
ื
ิ
ื่
กราฟมลักษณะหงาย อันอาจเนองมาจาก ความไม่ราบเรยบ หรอ เกดจากความอ่อนยุยทผิวหนา
่
้
ี
ี
ี่
ื่

ของดินตัวอย่าง เนองจากการแช่น้า
ี่
ี่
้
้

การปรบแก: ทาไดโดยลากเสนตรงใหสัมผัสกับส่วนทชันทสุดของเสนกราฟ ไปตัดแกนนอน ท ี่
้
้
้
ั
จุดตัดกคือ จุด "0" ใหม่ของระยะกดจม (แกนนอน) ค่าอน ๆ เช่น 0.1, 0.2 ฯลฯ กใหเลอนไปตามส่วนใน
ื่
้
ื่
็
็
่
ี่
ระยะทเท่ากันกับระยะเดิม จากรปท 8.2 ค่าทปรบแกคือตัวเลขทอยูในวงกลม
ี่
ั
ี่
ี่
้
ู
้
การหาคา CBR จากเสนกราฟ (ใชค่าทปรบแกแลว)
้
ี่
ั
้
้
่
้
ค่า CBR ทไดจากการทดลองกดดิน ใหใชทศนิยม 3 ต าแหน่ง
้
้
ี่
Test Unit Load ท 0.1"
ี
่
CBR (0.1") = x 100%
1000 psi
340
= x 100%
1000
= 34.000 %
