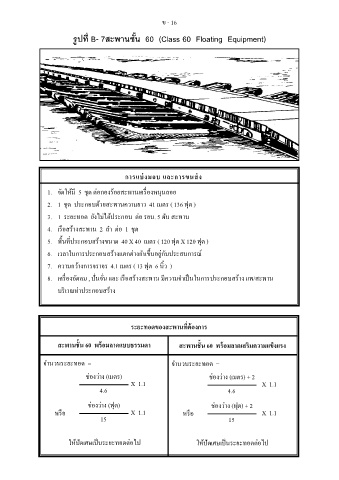

รปที B- 7สะพานชั น 60 (Class 60 Floating Equipment)
ู

่
่
การแบงมอบ และการขนสง
1. จัดให้มี 5 ชุด ตอกองร้อยสะพานเครื องหนุนลอย
่
2. 1 ชุด ประกอบด้วยสะพานความยาว 41 เมตร ( 136 ฟุต )
3. 1 ระยะทอด ยังไมได้ประกอบ ตอ รยบ. 5 ตัน สะพาน
่
่
4. เรือสร้างสะพาน 2 ลํา ตอ ่ 1 ชุด

5. พืนที ประกอบสร้างขนาด 40 X 40 เมตร ( 120 ฟุต X 120 ฟุต )

่
่ ั
6. เวลาในการประกอบสร้างแตกตางกนขึนอยูกบประสบการณ์
ั
7. ความกว้างการจราจร 4.1 เมตร ( 13 ฟุต 6 นิว )
8. เครื องอัดลม , ปันจัน และ เรือสร้างสะพาน มีความจําเป็นในการประกอบสร้าง แพ/สะพาน

้
ิ
่
บรเวณทาประกอบสราง

้
ระยะทอดของสะพานที ตองการ

สะพานชน 60 พรอมลาดแบบธรรมดา สะพานชน 60 พรอมลาดเสรมความแข็งแรง
้
ั

ิ
้
ั

จํานวนระยะทอด = จํานวนระยะทอด =
่
่
ชองวาง ่ (เมตร) X 1.1 ชองวาง ่ (เมตร) + 2 X 1.1
4.6 4.6
่
ชองวาง ่ (ฟุต) ชองวาง ่ (ฟุต) + 2
่
ื
ื
หรอ 15 X 1.1 หรอ 15 X 1.1

่
็
่
ั
ั
็
ให้ปดเศษเปนระยะทอดตอไป ให้ปดเศษเปนระยะทอดตอไป
