Page 48 - การดาดผิว

-
4
18
กรณี 3. เมื่อวัสดุผสมมีประมาณวัสดุบิทูมินัสมากเกินไป วัสดุจะความลาดมากกว่า

ปกติ และจะเลื่อนไหลลงมาที่ฐาน จะเห็นวัสดุบิทูมินัสเยิ้มผิดปกติ ที่จะทราบว่าวัสดุผสมอยู่ในลักษณะ
พอเหมาะ ทดสอบโดยลองปั้นวัสดุผสมเป็นลูกกลมด้วยมือทั้งสองข้าง ถ้าปั้นได้โดยง่ายและลูกกลมนั้นคงรูปอยู่

ได้เมื่อปล่อยมือ แสดงว่าวัสดุผสมนั้นใช้ได้

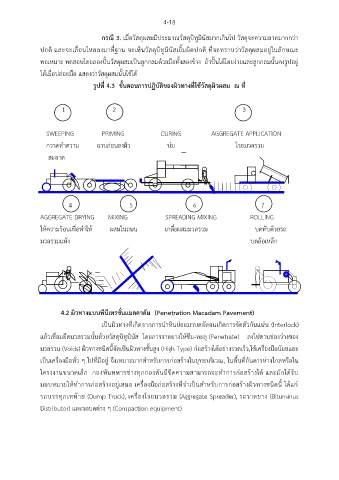

รูปที่ 4.3 ขั้นตอนการปฏิบัติของผิวทางที่ใช้วัสดุผิวผสม ณ ที่

1 2 3

SWEEPING PRIMING CURING AGGREGATE APPLICATION

กวาดทำตวาม ฉาบก่อนลงผิว บ่ม โรยมวลรวม
สะอาด

4 5 6 7
AGGREGATE DRYING MIXING SPREADING MIXING ROLLING

ให้ความร้อนเพอทำให้ ผสมในถนน เกลี่ยผสมมวลรวม บดทับด้วยรถ
ื่
มวลรวมแห้ง บดล้อเหล็ก

4.2 ผิวทางแบบพีนีเทรชั่นแมคคาดัม (Penetration Macadam Pavement)

เป็นผิวทางที่เกิดจากการนำหินย่อยมาบดอดจนเกิดการขัดตัวกันแน่น (Interlock)
ั
แล้วเชื่อมยึดมวลรวมนั้นด้วยวัสดุบิทูมินัส โดยการราดยางให้ซึม-ทะลุ (Penetrate) ลงไปตามช่องว่างของ
มวลรวม (Voids) ผิวทางชนิดนี้จัดเป็นผิวทางชั้นสูง (High Type) ก่อสร้างได้อย่างรวดเร็ว,ใช้เครื่องมือน้อยและ

เป็นเครื่องมือทั่ว ๆ ไปที่มีอยู่ จึงเหมาะมากสำหรับการก่อสร้างในยุทธบริเวณ, ในพนที่กันดารห่างไกลหรือใน
ื้
ั
ั
โครงงานขนาดเล็ก กองพนทหารช่างทุกกองพนมีขีดความสามารถจะทำการก่อสร้างได้ และมักได้รับ
มอบหมายให้ทำการก่อสร้างอยู่เสมอ เครื่องมือก่อสร้างที่จำเป็นสำหรับการก่อสร้างผิวทางชนิดนี้ ได้แก่

รถบรรทุกเทท้าย (Dump Truck), เครื่องโรยมวลรวม (Aggregate Spreader), รถราดยาง (Bituminus
Distributor) และรถบดต่าง ๆ (Compaction equipment)
