3-17
14.7.3 แพเลื่อนแกว่ง
การทำงานของแพเลื่อนแกว่งนั้นใช้หลักการที่สำคัญ ๆ เหมือนกับแพเลื่อนเดิน
ื้
นอกจากแพเลื่อนแกว่งใช้เกาะยึดกับพนท้องน้ำด้วยสมอน้ำทางเหนือน้ำของบริเวณส่งข้ามของแพ ถ้า
กระแสน้ำไหลเชี่ยวทางฝั่งหนึ่ง จะต้องเกาะยึดสมอทางฝั่งตรงข้ามกับฝั่งที่มีกระแสน้ำไหลเชี่ยวนั้นแต่ถ้า
กระแสน้ำนั้นมีความเร็วสม่ำเสมอตลอดความกว้างของลำน้ำก็ควรจะเกาะยึดสมอ ที่แนวกลางของลำน้ำนั้น
สายยึดแพที่ใช้กับแพเลื่อนแกว่งควรยาวอย่างน้อยหนึ่งเท่าครึ่งของความกว้างของลำน้ำและลาดของ
สายสมออย่างน้อย 1 : 10 ของความลึกของลำน้ำหรือถ้าทำได้ควรจะเป็น 1 : 20 ของความลึก ของลำน้ำ
และต้องมีทุ่นรองรับเชือกเพอให้พ้นน้ำ สายยึดแพนี้ต้องยึดตรงกลางแพเพื่อให้แพอยู่กับที่ เมื่อถูกกระแสน้ำ
ื่
ื่
พด ส่วนเชือกหันแพยึดที่ประมาณปลายแพเพอปรับให้ด้านข้างทุ่นปะทะกับกระแสน้ำ เป็นมุมต่าง ๆ กัน
ั
หรือเป็นการเปลี่ยนทิศทางการเคลื่อนที่ของแพ การเคลื่อนที่แพข้ามฟากนี้เป็นการเคลื่อนที่โดยการเหวี่ยง
เป็นส่วนโค้งของวงกลม ซึ่งมีจุดศูนย์กลางอยู่ที่สมอน้ำ ความเร็วของกระแสน้ำที่ใช้ดันทุ่นของแพนี้จะต้องมี
ความเร็วอย่างน้อย 3 ฟุต/วินาที (1 เมตร/วินาที) เพื่อให้แพปฏิบัติการส่งข้ามได้ ตามรูป

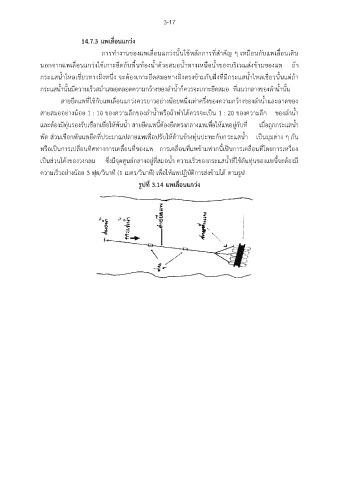

รูปที่ 3.14 แพเลื่อนแกว่ง
