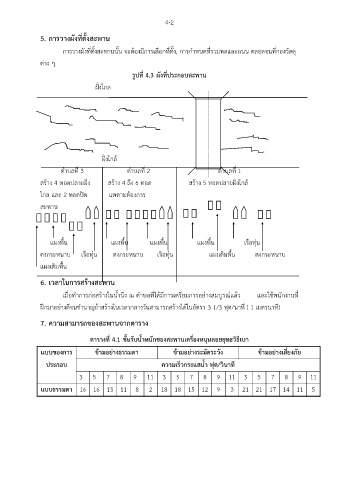

4-2

5. การวางผังที่ตั้งสะพาน

การวางผังที่ตั้งสะพานนั้น จะต้องมีการเลือกที่ตั้ง, การกำหนดที่รวมพลและถนน ตลอดจนที่กองวัสดุ

ต่าง ๆ
รูปที่ 4.3 ผังที่ประกอบสะพาน

ฝั่งไกล

ฝั่งใกล้
ตำบลที่ 3 ตำบลที่ 2 ตำบลที่ 1

สร้าง 4 ทอดปลายฝั่ง สร้าง 4 ถึง 6 ทอด สร้าง 5 ทอดปลายฝั่งใกล้

ไกล และ 2 ทอดปิด แพตามต้องการ
สะพาน

แผงพื้น แผงพื้น แผงพื้น แผงพื้น เรือทุ่น

ตงกระหนาบ เรือทุ่น ตงกระหนาบ เริอทุ่น แผงเติมพื้น ตงกระหนาบ
แผงเติมพื้น

6. เวลาในการสรางสะพาน
้
เมื่อทำการก่อสร้างในน้ำนิ่ง ณ ตำบลที่ได้มีการเตรียมการอย่างสมบูรณ์แล้ว และใช้พนักงานที่
ฝึกมาอย่างดีจนชำนาญถ้าสร้างในเวลากลางวันสามารถสร้างได้ในอัตรา 3 1/3 ฟุต/นาที ( 1 เมตรนาที)

7. ความสามารถของสะพานจากตาราง

ี่
ุ
ตารางท 4.1 ชั้นรับน้ำหนักของสะพานเครื่องหนุนลอยยทธวิธีเบา
แบบของการ ข้ามอย่างธรรมดา ข้ามอย่างระมัดระวัง ข้ามอย่างเสี่ยงภัย

ประกอบ ความเร็วกระแสน้ำ ฟุต/วินาที

3 5 7 8 9 11 3 5 7 8 9 11 3 5 7 8 9 11
แบบธรรมดา 16 16 13 11 8 2 18 18 15 12 9 3 21 21 17 14 11 5
