Page 35 - วิชาการสำรวจ

2 - 1

บทที่ 2

การระดับ (Levelling)

1. หลักการท าระดับ

การระดับ เป็นการหาความสัมพันธ์ของความสูงของจุดต่าง ๆ หรือ

วัตถุใด ๆ บนพื้นโลกซึ่งการหาค่าระดับนั้นอยู่ในแนว Vertical Plane เพื่อ
เปรียบเทียบความต่างว่ามีมากน้อยเพียงใด เช่น การหาค่าระดับความสูง

ของจุด 2 จุดบนภูมิประเทศ ซึ่งจุดหนึ่งเราทราบค่าระดับความสูงจากระดับ

มาตรฐานแล้ว เราก็สามารถหาค่าระดับของอีกจุดหนึ่งได้ ดังตัวอย่าง

ดังต่อไปนี้

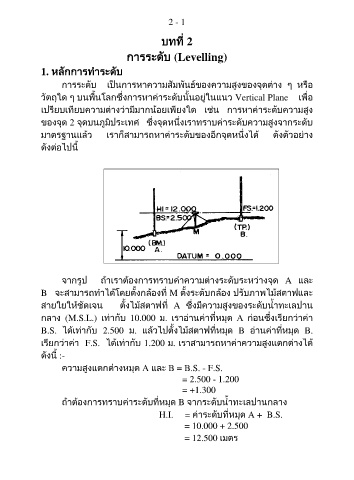

รูปที่ 2.1 หลักการของการท าระดับ

จากรูป ถ้าเราต้องการทราบค่าความต่างระดับระหว่างจุด A และ

B จะสามารถท าได้โดยตั้งกล้องที่ M ตั้งระดับกล้อง ปรับภาพไม้สตาฟและ
สายใยให้ชัดเจน ตั้งไม้สตาฟที่ A ซึ่งมีความสูงของระดับน้ าทะเลปาน

กลาง (M.S.L.) เท่ากับ 10.000 ม. เราอ่านค่าที่หมุด A ก่อนซึ่งเรียกว่าค่า

B.S. ได้เท่ากับ 2.500 ม. แล้วไปตั้งไม้สตาฟที่หมุด B อ่านค่าที่หมุด B.
เรียกว่าค่า F.S. ได้เท่ากับ 1.200 ม. เราสามารถหาค่าความสูงแตกต่างได้

ดังนี้ :-
ความสูงแตกต่างหมุด A และ B = B.S. - F.S.

= 2.500 - 1.200
= +1.300

ถ้าต้องการทราบค่าระดับที่หมุด B จากระดับน้ าทะเลปานกลาง
H.I. = ค่าระดับที่หมุด A + B.S.

= 10.000 + 2.500
= 12.500 เมตร
