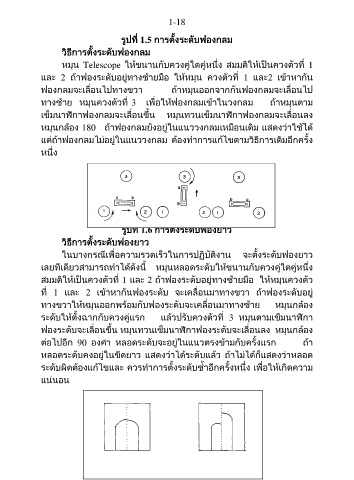

Page 33 - วิชาการสำรวจ

1-18

รูปที่ 1.5 การตั้งระดับฟองกลม

วิธีการตั้งระดับฟองกลม

หมุน Telescope ให้ขนานกับควงคู่ใดคู่หนึ่ง สมมติให้เป็นควงตัวที่ 1

และ 2 ถ้าฟองระดับอยู่ทางซ้ายมือ ให้หมุน ควงตัวที่ 1 และ2 เข้าหากัน
ฟองกลมจะเลื่อนไปทางขวา ถ้าหมุนออกจากกันฟองกลมจะเลื่อนไป

ทางซ้าย หมุนควงตัวที่ 3 เพื่อให้ฟองกลมเข้าในวงกลม ถ้าหมุนตาม

เข็มนาฬิกาฟองกลมจะเลื่อนขึ้น หมุนทวนเข็มนาฬิกาฟองกลมจะเลื่อนลง
หมุนกล้อง 180 ถ้าฟองกลมยังอยู่ในแนววงกลมเหมือนเดิม แสดงว่าใช้ได้

แต่ถ้าฟองกลมไม่อยู่ในแนววงกลม ต้องท าการแก้ไขตามวิธีการเดิมอีกครั้ง

หนึ่ง

รูปที่ 1.6 การตั้งระดับฟองยาว

วิธีการตั้งระดับฟองยาว

ในบางกรณีเพื่อความรวดเร็วในการปฏิบัติงาน จะตั้งระดับฟองยาว
เลยทีเดียวสามารถท าได้ดังนี้ หมุนหลอดระดับให้ขนานกับควงคู่ใดคู่หนึ่ง

สมมติให้เป็นควงตัวที่ 1 และ 2 ถ้าฟองระดับอยู่ทางซ้ายมือ ให้หมุนควงตัว

ที่ 1 และ 2 เข้าหากันฟองระดับ จะเคลื่อนมาทางขวา ถ้าฟองระดับอยู่

ทางขวาให้หมุนออกพร้อมกับฟองระดับจะเคลื่อนมาทางซ้าย หมุนกล้อง
ระดับให้ตั้งฉากกับควงคู่แรก แล้วปรับควงตัวที่ 3 หมุนตามเข็มนาฬิกา

ฟองระดับจะเลื่อนขึ้น หมุนทวนเข็มนาฬิกาฟองระดับจะเลื่อนลง หมุนกล้อง

ต่อไปอีก 90 องศา หลอดระดับจะอยู่ในแนวตรงข้ามกับครั้งแรก ถ้า
หลอดระดับคงอยู่ในขีดยาว แสดงว่าได้ระดับแล้ว ถ้าไม่ได้ก็แสดงว่าหลอด

ระดับผิดต้องแก้ไขและ ควรท าการตั้งระดับซ้ าอีกครั้งหนึ่ง เพื่อให้เกิดความ

แน่นอน
