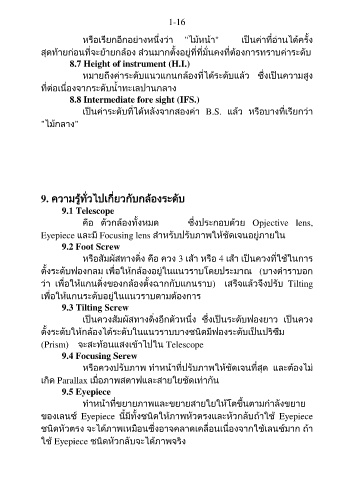

Page 31 - วิชาการสำรวจ

1-16

หรือเรียกอีกอย่างหนึ่งว่า "ไม้หน้า" เป็นค่าที่อ่านได้ครั้ง
สุดท้ายก่อนที่จะย้ายกล้อง ส่วนมากตั้งอยู่ที่ที่มั่นคงที่ต้องการทราบค่าระดับ

8.7 Height of instrument (H.I.)
หมายถึงค่าระดับแนวแกนกล้องที่ได้ระดับแล้ว ซึ่งเป็นความสูง

ที่ต่อเนื่องจากระดับน้ าทะเลปานกลาง
8.8 Intermediate fore sight (IFS.)

เป็นค่าระดับที่ได้หลังจากสองค่า B.S. แล้ว หรือบางที่เรียกว่า
"ไม้กลาง"

9. ความรู้ทั่วไปเกี่ยวกับกล้องระดับ
9.1 Telescope

คือ ตัวกล้องทั้งหมด ซึ่งประกอบด้วย Opjective lens,
ี
Eyepiece และม Focusing lens ส าหรับปรับภาพให้ชัดเจนอยู่ภายใน
9.2 Foot Screw

หรือสัมผัสทางดิ่ง คือ ควง 3 เส้า หรือ 4 เส้า เป็นควงที่ใช้ในการ
ตั้งระดับฟองกลม เพื่อให้กล้องอยู่ในแนวราบโดยประมาณ (บางต าราบอก

ว่า เพื่อให้แกนดิ่งของกล้องตั้งฉากกับแกนราบ) เสร็จแล้วจึงปรับ Tilting

เพื่อให้แกนระดับอยู่ในแนวราบตามต้องการ
9.3 Tilting Screw

เป็นควงสัมผัสทางดิ่งอีกตัวหนึ่ง ซึ่งเป็นระดับฟองยาว เป็นควง
ตั้งระดับให้กล้องได้ระดับในแนวราบบางชนิดมีฟองระดับเป็นปริซึม

(Prism) จะสะท้อนแสงเข้าไปใน Telescope

9.4 Focusing Serew
หรือควงปรับภาพ ท าหน้าที่ปรับภาพให้ชัดเจนที่สุด และต้องไม ่

เกิด Parallax เมื่อภาพสตาฟและสายใยชัดเท่ากัน
9.5 Eyepiece

ท าหน้าที่ขยายภาพและขยายสายใยให้โตขึ้นตามก าลังขยาย
์
้
ของเลนซ Eyepiece นี้มีทั้งชนิดให้ภาพหัวตรงและหัวกลับถ้าใช Eyepiece
ชนิดหัวตรง จะได้ภาพเหมือนซึ่งอาจคลาดเคลื่อนเนื่องจากใช้เลนซ์มาก ถ้า

้
ใช Eyepiece ชนิดหัวกลับจะได้ภาพจริง
